Производитель: Россия
Гарантия: 12 месяцев.
Сертификаты: Зарегистрирован в Госреестре средств измерений: 39887-08

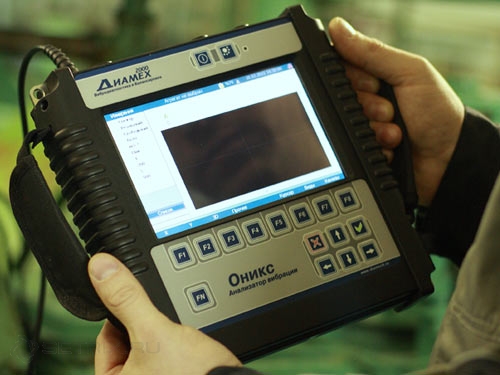

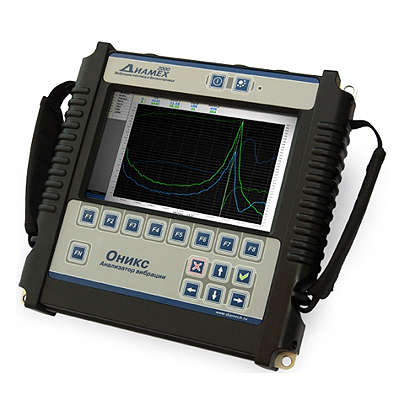

Анализатор вибрации ОНИКС - прибор для измерения параметров вибрации
Анализатор вибрации ОНИКС - предназначен для контроля текущего состояния агрегатов, позволяет выполнять в автоматизированном режиме глубокую поузловую диагностику и балансировку в собственных подшипниках, а также определять собственные частоты конструкций.
Области применения анализатора вибрации ОНИКС: Виброанализатор ОНИКС будет высоко оценен профессионалами в области вибрационной диагностики и наладки как безупречное средство измерения и анализа вибрации, отвечающее самым современным мировым стандартам.
Отличительные особенности виброанализатора ОНИКС:
- Самая современная аппаратная база - Максимальный набор функций - Операционная система Windows CE - Расширенный частотный и динамический диапазон - Параллельное измерение по двум каналам - Цветной дисплей высокого разрешения - Эргономичный корпус - Сменные карты памяти SD
Помимо стандартных типов замеров (общий уровень, амплитуда/фаза, спектр, спектр огибающей, временной сигнал и др.), в виброанализаторе ОНИКС реализован ряд специальных исследовательских функций, направленных на повышение достоверности диагностики, - измерение дампа временного сигнала (до нескольких часов), кепстральный анализ, а также новый метод оценки нестационарных процессов - вайвлет-анализ, набирающий все большую популярность среди диагностов-исследователей.
Благодаря возможности проведения синхронных измерений различных параметров вибрации одновременно по двум каналам, в виброанализаторе были реализованы такие крайне информативные при диагностике виды замеров как орбиты и взаимные спектры, а также разработан алгоритм расчета взаимной фазы, позволяющей выявлять ряд дефектов роторного оборудования без использования тахометрического датчика.
Практически неограниченный объем памяти прибора позволил заложить на этапе разработки возможность создания новых типов замеров, исследовательских функций и даже диагностических методик, которые могут применяться специалистами при углубленной диагностике оборудования как непосредственно во время проведения измерений, так и во время последующего анализа.
Удобство и простота работы Виброанализатор ОНИКС отвечает всем общемировым стандартам современного приборостроения, ориентированным на удобство конечного пользователя. Большой цветной дисплей высокого разрешения позволяет выполнять анализ данных в полевых условиях без использования переносного компьютера.
Эргономичное исполнение, небольшие габариты и вес, простой интуитивно понятный пользовательский интерфейс, процедура упрощенного ввода данных, разветвленная система помощи и многие другие особенности позволяют с максимальной эффективностью и удобством использовать многочисленные возможности прибора при решении самых сложных задач диагностики.
Модульный принцип построения Большой объем памяти не накладывает никаких ограничений на допустимый максимальный размер встроенного программного обеспечения прибора. Поэтому по мере развития платформы, виброанализатор ОНИКС будет дополняться новыми функциями, программными модулями и методиками диагностики.
Балансировочная программа Многолетний опыт разработки и практической апробации балансировочных программ в составе переносных виброанализаторов семейства AU, КВАРЦ и АГАТ-М, накопленный специалистами компании, получил практическую реализацию в новой балансировочной программе виброанализатора ОНИКС.
Удачно сочетая теоретические достижения и функциональную насыщенность программы КВАРЦ, а также простоту, удобство и наглядность балансировочного модуля прибора АГАТ-М, балансировочная программа виброанализатора ОНИКС по праву занимает лидирующие позиции в данном сегменте решений.
Многоканальный анализ Для проведения синхронного многоканального анализа в рамках разрабатываемой платформы ОНИКС может быть использован специальный автономно функционирующий измерительный блок, имеющий общую с виброанализатором базу данных.
Технические характеристики виброанализатора ОНИКС
Частотный диапазон
|
0,5...40000 Гц
|
Динамический диапазон
|
> 100 дб
|
Расширение количества каналов (синхронные измерения)
|
8, 16, 24, 32
|
Количество измерительных каналов
|
Виброизмерительных
|
2 независимых, синхронных
|
Отметчик оборотов
|
1
|
Подключаемые датчики
|
Датчики вибрации
|
пьезоэлектрические ICP,
модель АС102-1А
|
Возможность подключения датчиков физических величин
|
есть
|
Возможность подключения датчиков электрических величин
|
есть
|
Подключаемые отметчики
|
Лазерный
|
КР-020Л
|
Электромагнитный
|
КЕ-010
|
Функции обработки
|
|
- Общий уровень
- Форма сигнала
- Дамп временного сигнала
- Спектр
- Спектр огибающей
- Спектр собственных частот
- Спектр 1/3 октавный
- Разгон / Выбег
- Амплитуда / Фаза
- Пик-фактор
- Эксцесс
- Орбита
- Сила тока
|
Основные режимы работы
|
Анализатор вибрации
|
с экспертной системой, в том числе диагностика подшипников качения
|
Сборщик данных
|
функции периодического мониторинга
|
Балансировочный прибор
|
динамическая балансировка в 20-и плоскостях коррекции, до 20-и точек замера
|
Дополнительные возможности
|
Возможность записи звуковых комментариев
|
есть
|
Режим стетоскопа
|
есть
|
Система единиц измерения, интерфейс
|
Метрическая
|
м/с2, мм/с, мкм
|
США и Великобритании
|
есть
|
Язык интерфейса
|
русский / английский
|
Корпус, клавиатура, дисплей
|
Корпус
|
Цельнометаллический, пыле-, влагозащищенный
|
Клавиатура
|
Тактильная, пыле-, влагозащищенная
|
Дисплей
|
7'', 800х480, WVGA, 65536 цветов,
4 градации яркости, защищен ударопрочным стеклом
|
Процессор, память, операционная система, связь с ПК
|
Процессор
|
Marvell PXA270 520 МГц
|
Операционная система
|
Windows CE 6.0
|
Объем оперативной памяти
|
64 Мб
|
Используемый тип сменных карт памяти
|
SecureDigital (SD)
Карта объемом 4 Гб в комплекте
|
Связь с ПК
|
USB, Ethernet 10/100 Мбит/с
|
Питание, аккумулятор, условия эксплуатации
|
Аккумулятор
|
Li-Ion, съемный, 2200 мАч, 14,8 В
|
Время непрерывной работы
|
до 4 часов в режиме измерений
|
Условия эксплуатации
|
-20 … +50 С
|
Взрывозащита
|
2ExnLIIBT6X
|
Размеры и вес
|
Размеры
|
240х240х80 мм
|
Вес прибора с аккумулятором
|
2500 г
|
Вес стандартного комплекта
|
6900 г
|

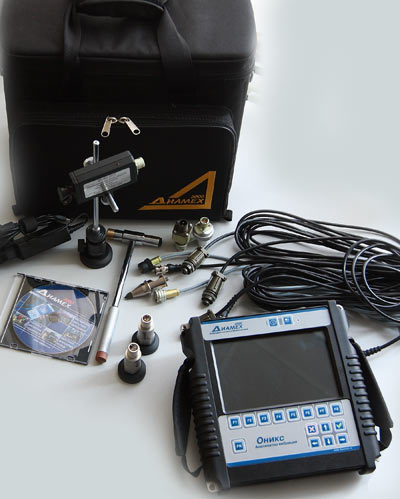

Стандартная комплектация измерителя вибрации ОНИКС
· Датчик вибрации АС102-1А - 2 шт.
· Установочный магнит (для поверхностей округлой формы) для датчика вибрации - 2 шт.
· Щуп измерительный для датчика вибрации
· Лазерный отметчик КР-020-Л с магнитной стойкой, в комплекте с метками светоотражающими (100 шт.)
· Электромагнитный отметчик / датчик КЕ-010
· Переходник MS-ОНЦ к электромагнитному отметчику / датчику
· Импульсный молоток
· Комплект кабелей (к датчикам вибрации - 1,5 м и 6 м, к лазерному отметчику - 6 м)
· Кабель USB для связи с ПК
· Карта памяти SecureDigital (SD) объемом 4 Гб
· Зарядное устройство / блок сетевого питания
· Сумка для транспортировки
· Руководство по эксплуатации
Запасные части и дополнительная комплектация для виброанализатора ОНИКС
Датчики вибрации, фотоотметчик, установочные магниты
|
|
|
артикул
|
наименование
|
|
|
|
1003
|
Датчик вибрации AC102-1A
|
|
|
|
1009.1
|
Фотоотметчик лазерный КР-020Л с метками светоотражающими (100 меток)
|
|
|
|
109.2
|
Фотоотметчик лазерный взрывозащищенный КР-020Л-В с метками светоотражающими (100 меток)
|
|
|
|
1010
|
Стойка магнитная для лазерного фотоотметчика КР-020Л
|
|
|
|
1011
|
Метки светоотражающие (100 шт.)
|
|
|
|
1012.1
|
Датчик вибрации электромагнитный КЕ-010
|
|
|
|
1013.2
|
Магнит установочный для датчика вибрации (для плоских поверхностей)
|
|
|
|
1014.2
|
Магнит установочный для датчика вибрации (для поверхностей округлой формы)
|
|
|
|
1016
|
Молоток импульсный
|
|
Соединительные кабели, переходники
|
|
|
артикул
|
наименование
|
|
|
|
1065.1
|
Кабель интерфейса USB
|
|
|
|
1052
|
Кабель к датчику вибрации 1,5 м
|
|
|
|
1053
|
Кабель к датчику вибрации 6 м
|
|
|
|
1054
|
Кабель к датчику вибрации 10 м
|
|
|
|
1055
|
Кабель к датчику вибрации 25 м
|
|
|
|
1056.2
|
Кабель к фотоотметчику 6 м
|
|
|
|
1057.2
|
Кабель к фотоотметчику 10 м
|
|
|
|
1058.2
|
Кабель к фотоотметчику 25 м
|
|
|
|
1063
|
Переходник MS-ОНЦ для электромагнитного отметчика КЕ-010
|
|
Весы электронные, сумка для прибора и принадлежностей
|
|
|
артикул
|
наименование
|
|
|
|
1074
|
Весы электронные до 100 г (точность 0,01 г)
|
|
|
|
1075
|
Весы электронные до 120 г (точность 0,1 г)
|
|
|
|
1076
|
Весы электронные до 300 г (точность 0,1 г)
|
|
|
|
1077
|
Весы электронные до 400 г (точность 0,1 г)
|
|
|
|
1078
|
Весы электронные до 4 кг (точность 1 г)
|
|
|
|
1079
|
Сумка для прибора и принадлежностей
|
|
Обучающие программы, методическая литература, инструкции
|
|
|
артикул
|
наименование
|
|
|
|
3001
|
Мультимедийный обучающий курс "Вибродиагностика I уровень" (Компакт-диск)
|
|
*Технические характеристики и комплект поставки виброанализатора ОНИКС могут быть изменены производителем без предварительного уведомления.
Просьба уточнять стоимость и комплектацию оборудования у наших специалистов.
Доставка виброанализаторов осуществляется во все регионы России транспортными компаниями.
