Производитель: Россия

Гарантийный срок: 12 месяцев

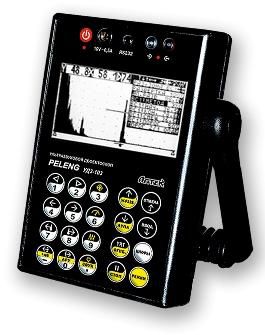

УД3-103 ВД - переносной ультразвуковой прибор для поиска внутренних дефектов в материале

Сертификаты и удостоверения на ультразвуковой дефектоскоп УД3-103 ПЕЛЕНГ:

- Сертификат об утверждении типа средств измерений Российской Федерации. Ультразвуковой дефектоскоп УД3-103 PELENG внесен в Государственный реестр средств измерений РФ.

Ультразвуковой дефектоскоп, отлично зарекомендовавший себя за годы эксплуатации в различных отраслях промышленности.

Назначение ультразвукового дефектоскопа УД3-103 ПЕЛЕНГ:

Дефектоскопы ПЕЛЕНГ УД3-103 различных версий предназначены для ультразвукового контроля основного металла и сварных соединений листовых элементов, труб, котлов и других конструкций, измерения толщины изделий из металла и других материалов, а также для вихретокового контроля конструкций из электропроводящих материалов.

Ультразвуковой дефектоскоп УД3-103 Пеленг имеет ультразвуковой и вихретоковый каналы (активация отключенного вихретокового канала дополнительно).

Дефектоскоп ПЕЛЕНГ УД3-103 может использоваться при монтаже, эксплуатации и ремонте в строительстве, машиностроении, энергетике, металлургической промышленности, на транспорте и других отраслях.

Ультразвуковой дефектоскоп Peleng УД3-103 выпускается в нескольких специализированных версиях.

Каждая из версий предназначена для использования дефектоскопа УД3-103 в определенной области промышленности:

– дефектоскоп УД3-103 общего назначения ("универсальный");

- дефектоскоп УД3-103 для нефтяной и газовой промышленности (ВСН-012 и другие инструкции по контролю трубопроводов, в том числе полиэтиленовых);

- дефектоскоп УД3-103 для судостроительной промышленности (контроль сварных швов и основного металла стальных, алюминиевых и титановых корпусов судов);

- дефектоскоп УД3-103 для приемочного контроля железнодорожных осей и колес (в соответствии с РД 32.144-2000 и сопутствующими документами).

Отличительные особенности ультразвукового дефектоскопа УД3-103 PELENG

ПРЕДСТАВЛЕНИЕ ИНФОРМАЦИИ НА ЭКРАНЕ:

- А-развертка

- В-развертка (визуализация контролируемого сечения)

- W-развертка (изображение хода лучей с указанием мест расположения дефектов)

- характеристики дефекта (координаты, эквивалентная площадь или диаметр, коэффициент выявляемости, амплитуда сигнала). Максимальный сигнал выделен автоматической измерительной меткой

- измерение параметров любого сигнала в ручном режиме (ручная измерительная метка)

- одновременное отображение двух стробов, каждый из которых может работать по эхо, теневому или зеркально-теневому методам

- автоматическая световая и звуковая сигнализация дефекта

АВТОМАТИЧЕСКИЕ РЕЖИМЫ:

- длительность развертки может быть установлена дефектоскопом автоматически, исходя из длительности строба.

- установка скорости ультразвуковых колебаний в зависимости от выбранного материала и угла ввода

- корректировка частоты следования зондирующих импульсов

- полуавтоматический режим настройки глубиномера и чувствительности

СЕРВИСНЫЕ РЕЖИМЫ И ФУНКЦИИ:

- СТОП-КАДР заморозка всех сигналов на экране

- ОГИБАЮЩАЯ все пришедшие сигналы остаются на экране

- ЛУПА просмотр участка А-развертки в увеличенном масштабе

- РАДИОСИГНАЛ просмотр сигнала в недетектированном виде

- УЧЕТ КРИВИЗНЫ автоматический учет кривизны поверхности объекта контроля при расчете координат дефекта

РЕЖИМ ВИХРЕТОКОВЫЙ КОНТРОЛЬ

Впервые в дефектоскопах "PELENG" появилась возможность проводить не только ультразвуковой, но и вихретоковый контроль. С его помощью можно обнаруживать поверхностные и подповерхностные дефекты, например, трещины с раскрытием несколько микрон в объектах из электропроводящих материалов.

Особенности режима

- частотный диапазон до 100 кГц

- динамический и статический режимы контроля

- сохранение протокола контроля в памяти дефектоскопа и его передача в ПЭВМ

РЕЖИМ ТОЛЩИНОМЕР:

- разрешающая способность до 0,01 мм

- минимальная измеряемая толщина 0,8 мм

- измерения по первому донному сигналу или по двум донным сигналам

- наличие А-развертки, позволяющее производить измерения в сложных случаях (большое затухание, высокий уровень шумов, наличие расслоений, измерения через покрытие и т.п.)

ЭНЕРГОНЕЗАВИСИМАЯ ПАМЯТЬ

- в память дефектоскопа можно записать протокол А-, В-развертки, отчет о контроле (в виде таблицы), отчет толщиномера

- память дефектоскопа может содержать до 400 настроек

- кодовая защита настроек от несанкционированного удаления или изменения параметров

- для реализации многоэтапного контроля настройки можно объединить в блоки. При этом переход от одной настройки в блоке к другой происходит по нажатию одной кнопки

- возможность подключения дефектоскопа к ПЭВМ и сохранения результатов контроля в базе данных

ВСТРОЕННАЯ ОБОБЩЕННАЯ АРД-ДИАГРАММА ПОЗВОЛЯЕТ:

- настроить дефектоскоп на выявление дефектов заданного эквивалентного размера (эквивалентной площади или эквивалентного диаметра)

- автоматически определять эквивалентную площадь или эквивалентный диаметр для любого обнаруженного дефекта

- использовать для настройки отражатель в виде бокового сверления, донной или фокусирующей поверхности. Отражатель может иметь любые размеры и быть расположенным на произвольной глубине

- автоматически настраивать временную регулировку чувствительности (ВРЧ) или криволинейный порог для объектов контроля больших размеров.

Технические характеристики дефектоскопа УД3-103 ВД

Комплект поставки ультразвукового дефектоскопа УД3-103 ПЕЛЕНГ общего назначения:

• Пьезоэлектрические преобразователи (ПЭП) П121
• Кабели для подключения совмещенных и раздельно-совмещенных ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50  1шт.
• Кабель для подключения прибора к ПЭВМ  1шт.
• Зарядное устройство – сетевой адаптер   1шт.
• Аккумуляторная батарея   2шт.
• Чехол электронного блока   1шт.
• Сумка для переноски дефектоскопа  1шт.
• Солнцезащитная бленда  1шт.
• Пенал для принадлежностей 1шт.
• ПО для ПЭВМ   1шт.
• Эксплуатационная документация (Руководство по эксплуатации, Инструкция по поверке /калибровке/, Формуляр)  1 комплект.

*Технические характеристики и комплект поставки прибора  могут быть изменены производителем без предварительного уведомления.

Просьба уточнять стоимость и комплектацию оборудования у наших специалистов.

Доставка приборов осуществляется во все регионы России транспортными компаниями.
