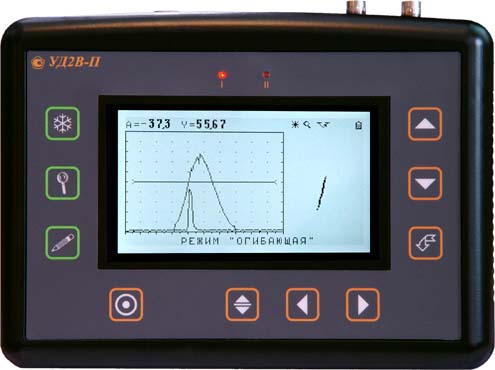

| Ультразвуковой дефектоскоп УД2В-П45.Lite |
 |
|
| Цена: 112 100 руб. с НДС |
|
|
| |
Современный цифровой ультразвуковой дефектоскоп, созданный для замены устаревших аналоговых дефектоскопов УД2-12. Сохраняя возможности аналоговой обработки и имея полностью цифровой тракт ультразвуковой дефектоскоп УД2В-П45.Lite позволяет выполнять все функции дефектоскопов УД2В-П45/46 кроме сохранения результатов контроля и связи с ПК. Дефектоскоп УД2В-П45.Lite может быть в дальнейшем модернизирован до версии дефектоскопа УД2В-П46.
Прибор УД2В-П45.Lite предназначен для обнаружения дефектов (нарушение сплошности и однородности материалов) в полуфабрикатах, готовых изделиях и сварных соединениях, для измерения глубины и координат их залегания, измерения толщины, измерения скорости распространения и затухания ультразвуковых колебаний (УЗК) в материале.
Имеет высококонтрастный жидкокристаллический дисплей, прост и удобен в обращении.
Ультразвуковой дефектоскоп УД2В-П45.Lite зарегистрирован в Государственном реестре средств измерений под №17498-03 (Сертификат Госстандарта России RU.C.27.003.A №16022/1) и допущен к применению в Российской Федерации.
Отличительные особенности ультразвукового дефектоскопа УД2В-П45.Lite:
Развертка: от 3 до 2975 мм (сталь)
Дисплей: ЖКИ 110 x 65 мм (240 х 128 точек) с регулируемой подсветкой и контрастностью
Усилитель: широкополосный 1 - 10 МГц
Диапазон регулировки усиления 110 дБ
ВРЧ с диапазоном до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам
Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
Зондирующий импульс: прямоугольный 200 В, с регулируемой длительностью
Частота повторения ЗИ: до 800 Гц в зависимости от установленных параметров или 40 Гц
Детектор: положительная/ отрицательная полуволна, полный детектор, радиосигнал
Отсечка: компенсированная от 0 до 80% высоты экрана
Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
"Заморозка" А-сигнала
Измерение толщины по одному сигналу или между двумя сигналами
Точность индикации толщины: 0.001 при толщинах до 10 мм
Память настроек: 12 настроек с А-сигналом
Память результатов: отсутствует
Связь с ПК: отсутствует
Питание: 4 NiMh аккумулятора размер "D" или внешний блок питания
16 часов работы при выключенной подсветке
Вес дефектоскопа: 2,5 кг с аккумуляторами
Технические характеристики ультразвукового дефектоскопа УД2В-П45.Lite:
Развертка:
мин.: 0 - 2.9 мм (сталь); 0 - 1 мкс
макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс
Диапазон скоростей: 1000 - 9999 м/с
Задержка: от -0,5 мкс до 996 мкс
Задержка в призме: 0 - 100 мкс
Демпфирование: 50 Ом / 1000 Ом (до 25 Ом в совмещенном режиме)
Входной импеданс: 50 Ом / 600 Ом
Зондирующий импульс: прямоугольный, амплитудой 200 В, с изменяемой длительность от 50 до 500 нс, с шагом 25 нс
Частота повторений ЗИ: до 800 Гц в режиме максимальной частоты и 40 Гц
Усилитель: широкополосный 1-10 МГц (-3 дБ)
Диапазон регулировки усиления: 110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ):
диапазон до 90 дБ, 10 дб/мкс, с построением кривой по 10 опорным точкам, введенным вручную или от контрольных отражателей
Детектирование:
положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки)
Отсечка: компенсированная, 0 - 80% высоты экрана
Зоны контроля: две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД): световая для каждой зоны отдельно и звуковая
Режимы работы АСД:
дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК - сравнение сигнала в первой
зоне с кривой амплитуда-расстояние
Измерение временных интервалов: от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Разрешающая способность: 3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона
Измерение амплитуды:
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние
Дисплей: ЖКИ с регулируемой контрастностью и подсветкой, 110 х 65 мм; 240 х 128 точек
А-сигнал: 73 мм x 50 мм; 160 x 100 точек
Память: 12 настроек с А-сигналом
Связь с ПК: нет
Разъемы преобразователей: 2 СР50
Аккумуляторы: 4 NiMh размер "C" или "D"
Время работы: 16 часов от аккумуляторов 9 А/ч "D" с выключенной подсветкой
Питание: внешний блок питания 220 В AC
Рабочее напряжение питания: 4 - 10 В DC
Потребляемая мощность: Максимум 5 W, в зависимости от установленных параметров
Диапазон рабочих температур: от +5 C до +55 C
Размер (В x Ш x Д): 160 мм x 225 мм x 45 мм
Вес: 2,5 кг с аккумуляторами
Базовый комплект поставки ультразвукового дефектоскопа УД2В-П45.Lite:
Электронный блок дефектоскопа УД2В-П45.Lite
Блок питания 220 В
Кабели СР50-Лемо 2 шт.
Преобразователи 2 шт.
Комплект аккумуляторов NiMh размер "D" 9000 мA/ч
Универсальное зарядное устройство
Защитный чехол с поясным и шейным креплением
Комплект документации: руководство по эксплуатации, методика поверки, свидетельство о первичной поверке
Кейс для переноски
Дополнительные принадлежности для ультразвукового дефектоскопа УД2В-П45.Lite:
ультразвуковые преобразователи (УЗ преобразователи) для различных применений
Стандартные образцы предприятия СОП
