Производитель: Olympus NDT, США
Гарантия: 12 месяцев.

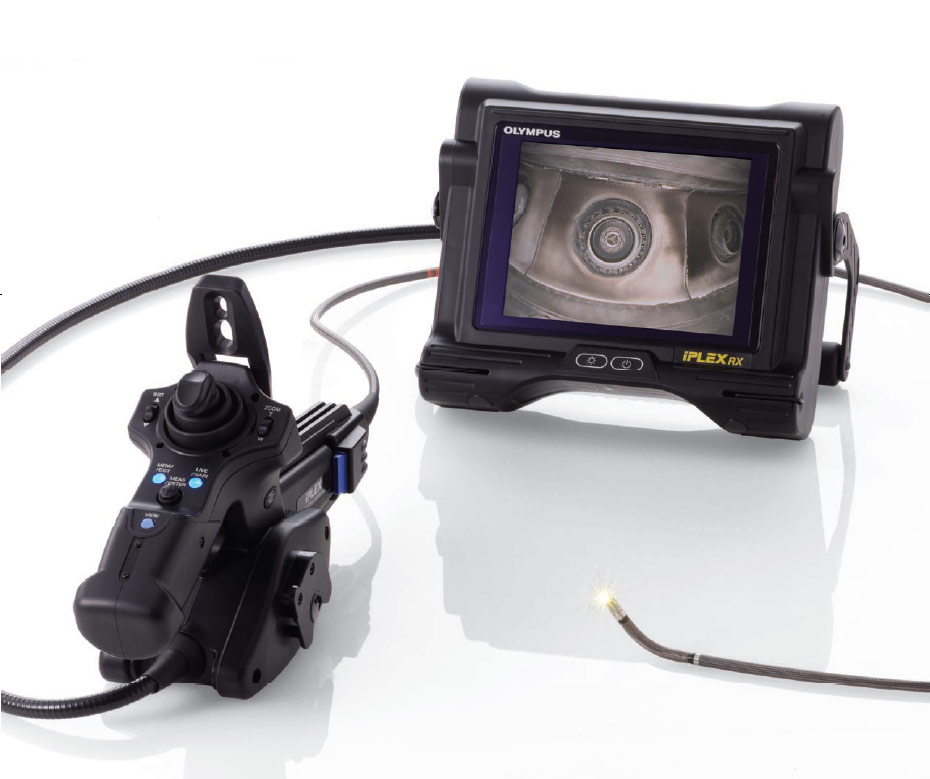

Промышленные видеоскопы IPLEX RX и IPLEX RT - предназначены длявизуального и измерительного контроля и промышленной эндоскопии.
Промышленные видеоскопы IPLEX RX и IPLEX RT -имеют портативную конструкцию, просты в эксплуатации и обеспечивают высококачественное изображение. Эти модели являются лучшим вариантом для контролеров, которым необходим максимально точный результат.

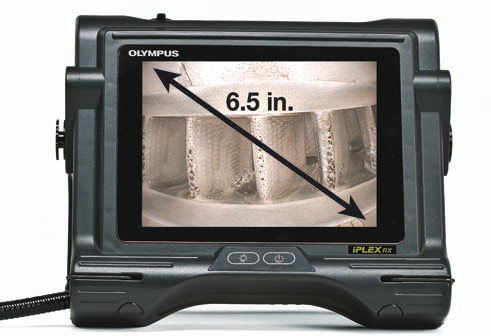

Модели IPLEX RX/RT оснащены монитором 6,5 дюймов. Большой монитор способен четко отобразить даже самые мелкие повреждения с необходимого для пользователя расстояния. Это позволяет значительно упростить процесс идентификации дефектов.
Видеоскоп IPLEX RX оборудован специальной опцией WiDER (обработка изображений). Эта функция позволяет выявлять самые темные участки изображений, при этом, не размывая более яркие области. Уникальная технология позволяет осуществлять контроль эндоскопического типа сильно отраженных зон.
Иногда операторам приходиться исследовать объекты, которые расположены в очень узких каналах с острыми кромками или шероховатыми поверхностями. Конструкция IPLEX RX/RT имеет высокий уровень износостойкости и обработана вольфрамовой оплеткой. Еще одной особенностью IPLEX RX является то, что эта модель может использоваться при высоких температурах в контролируемых зонах (до 100 градусов Цельсия). Встроенный температурный датчик в случае возможного перегрева дистального конца видеоскопа выдает звуковой сигнал и отображает на дисплее визуальное сообщение.
Отличительные особенности видеоскопов:
Высококачественное изображение:
- Большой монитор 6.5 дюйма.
- Самое четкое и яркое изображение при маленьком диаметре зонда.
- Получение высококачественного видео и фото изображения.
- Для оптимального уровня эндоскопического контроля предусмотрены расширенные возможности настроек изображения.
Простота эксплуатации:
- Портативный и удобный корпус.
- Высокий уровень маневренности, который обеспечивают технологии Tapered Flex и TrueFeel.
- Для удобства выполнения разных задач предусмотрена возможность установки устройства в различных положениях.
- Пиктографическое понятное меню.
Уровень прочности и долговечность:
- Модели соответствуют MIL-STD стандартам и обладают классом защиты IP55.
- Зонд высокой прочности способен выдерживать смятия или истирания.
- Зонд повышенной гибкости имеет встроенный датчик температуры и способен исправно работать при температуре 100 градусов Цельсия.
Особенности и функциональные возможности IPLEX RX/RT:
- Все этапы работы упрощаются за счет наличия специального программного обеспечения InHelp.
- Эффективность эндоскопического контроля увеличивается благодаря возможности отображения документов в PDF-формате.
- Высококачественный видеоэндоскоп, цена и качество которого гармонично сочетаются.
- Наличие стерео измерения* позволяет обеспечить высокий уровень объективности при контроле эндоскопического типа.
Области применения видеоэндоскопов:
· Теплообменники
· Лопатки газовых турбин
· Шестерни в коробке передач
· Детали автомобиля
Технические характеристики:
|
IPLEX IX Модель
|
IV9420RX
|
IV9435RX
|
IV9620RX
|
IV9635RX
|
IV9650RX*1
|
IV9675RX*1
|
|
IPLEX RT Модель
|
IV9420RT
|
IV9435RT
|
IV9620RT
|
IV9635RT
|
IV9650RT*1
|
IV9675RT*1
|
|
Диаметр рабочей части
|
∅ 4,0 мм
|
∅6,0 мм
|
|
Длина рабочей части
|
2,0 м
|
3,5 м
|
2,0 м
|
3,5 м
|
5,0 м
|
7,5 м
|
|
Материал внешней оплетки
|
Высококачественный вольфрам.
|
|
Жесткость
|
Постоянная жесткость
|
Переменная жесткость рабочей части (технология Tapered Flex). Гибкость плавно нарастает от блока управления к дистальному концу.
|
|
Углы отклонения верх/низ/право/лево
|
130°
|
130°
|
150°
|
130°
|
*1
|
*1
|
|
Приблизительный вес системы (с аккумулятором)
|
2,9 кг.
|
3,0 кг
|
3,1 кг
|
3,2 кг
|
*1
|
*1
|
|
*1. Выпуск ожидается в мае 2014 г
|
|
|
|
|
|
|
IPLEX RX
|
IPLEX RT
|
|
ХАРАКТЕРИСТИКИ РАБОЧЕЙ ЧАСТИ
|
|
Механизм отклонения изгибаемой части зонда.
|
Усовершенствованная технология артикуляции TrueFeel с электромеханическим сервоусилением, ручное управление
|
|
Датчик температуры
|
Двухуровневый пороговый индикатор высокой температуры
|
Нет
|
|
Источник света:
|
Светодиодная подсветка сверхвысокой интенсивности
|
|
Механизм блокировки оптического сменного адаптера
|
двойная резьба с кольцевым резиновым уплотнением
|
|
РУЧНОЙ БЛОК УПРАВЛЕНИЯ
|
|
Габариты (Ш x Д x В)
|
365 x 93 x 192 мм
|
|
Вес:
|
1000 г.
|
|
Кнопки быстрого доступа
|
Кнопки и джойстики ручного блока управления обеспечивают быстрый доступ к следующим функциям прибора: Управление артикуляцией зонда, Регулировки изображения, запись видео/ «захват» экрана, доступ к меню
|
|
СИСТЕМНЫЙ БЛОК
|
|
Габариты (Ш x Д x В)
|
227 x 64 x 189 мм
Максимальные габариты: 239 x 99 x 215 мм
|
|
LCD монитор
|
6,5 дюймовый антибликовый монитор с возможностью работы при прямом солнечном свете.
|
|
Электропитание:
|
Батарея: 10,8 В номинальное значение, приблиз. 120 минут непрерывной работы Питание от сети: от100В до 240 В, 50/60 Гц (выносной импульсный блок питания)
|
|
Стандарт видеовыхода
|
VGA
|
|
Выход USB
|
Стандартный USB 2.0, A - типа.
|
|
ПРОГРАММНОЕ УПРАВЛЕНИЕ
|
|
Операции с изображениями
|
5х цифровое увеличение изображения, 10 ступеней регулировки яркости
|
|
Регулировка усиления
|
Трехступенчатая регулировка коэффициента усиления с уникальной технологий расширенного
динамического диапазона (WiDER)
|
Нет
|
|
Регулировка резкости
|
4-ступенчатая регулировка резкости
|
Нет
|
|
Регулировка насыщенности
|
3-ступенчатая регулировка цветонасыщенности
|
Нет
|
|
Знакогенератор монитора.
|
Допускается ввод до 30 стандартных символов
|
|
ФУНКЦИИ УПРАВЛЕНИЯ ЗАПИСЬЮ
|
|
Внешние сменные носители информации.
|
Флеш-память USB, рекомендованная компанией OLYMPUS
|
|
Выводимая
знакогенератором дисплея информация:
|
Заголовок из 30 пользовательских символов, дата, время, системные настройки
|
|
Окно предварительного просмотра отснятых изображений.
|
Записанная информация может быть просмотрена в виде окна - массива уменьшенных изображений
|
|
Запись статических изображений (фото).
|
Разрешение — 768 х 576 (пикселей)
|
|
Формат записи — Сжатый JPEG
|
|
Размер одного сохраненного изображения — примерно 300 Кб (Возможность сохранения около 3,400 изображений на 1 Гб памяти)
|
|
Запись видео.
|
Разрешение — 640 х 480 (пикселей)
|
|
Формат записи — AVI MPEG-4, Материал может быть легко просмотрен при помощи Windows Media Player.
|
|
Размер фрагмента видеозаписи длинной 1 с составляет примерно — Приблиз. 500 Кб (Около 30 минут записи видео на 1 Гб памяти.)
|
|
ФУНКЦИИ СТЕРЕОИЗМЕРЕНИЙ - ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ ДЛЯ IPLEX RX* (выпуск ожидается в мае 2014 г.)
|
|
Расстояние
|
Расстояние между двумя точками в пространстве
|
|
Точка - Линия
|
Восстановленный в пространстве перпендикуляр от точки до заданной ранее пользователем линии
|
|
Глубина
|
Восстановленный в пространстве перпендикуляр от точки до заданной ранее пользователем плоскости
|
|
Область/Линии
|
Измерение площади некоторой области, а также длины контура, образованного несколькими точками.
|
|
* В случае IPLEX RT, стереоскопические измерения становятся возможными после модификации до уровня IPLEX RX.
|
|
ДИАПАЗОН УСЛОВИЙ ЭКСПЛУАТАЦИИ
|
|
Диапазон рабочих температур
|
Рабочая часть
|
На воздухе: от -25 °С до 100 °C IPLEX RX;
от -25 °С до 80 °C IPLEX RT
|
|
В воде: от +10 °С до +30 °С
|
|
Системный блок, блок управления
|
На воздухе: от -10 до 40 °С с аккумулятором
от 0 до 40 °С а адаптером питания переменного тока
|
|
Относительная влажность.
|
Для всех частей
|
От 15 % до 90 %
|
|
Устойчивость к жидким агрессивным средам.
|
Для всех частей
|
Допускается контакт с машинным маслом, светлыми нефтепродуктами или 5% соляным раствором.
|
|
Водонепроницаемость
|
Рабочая часть (зонд)
|
Полностью герметична. Выдерживает гидростатическое давление: IV94 серия — Эквивалент высоты столба воды до 3,5 м IV96 серия — Эквивалент высоты столба воды до 7,5 м
|
|
Системный блок, блок управления
|
Прибор работоспособен под дождем и снегом, даже при сильном ветре (при этом батарейный отсек должен быть закрыт, а питание осуществляться только от аккумулятора). Неработоспособен под водой.
|
|
СТОЙКОСТЬ К УСЛОВИЯМ ЭКСПЛУАТАЦИИ.
|
|
Допустимые условия эксплуатации для данного прибора соответствуют стандартам министерства обороны США MIL-STD-810F/G и MIL-STD-461F Гарантия отсутствия дефектов не предоставляется ни при каких условиях. За подробными сведениями обращайтесь к торговому представителю Olympus.
|
|
Метод испытания.
|
Соответствие стандарту.
|
|
Вибрация:
|
MIL-STD-810F, Метод 514.5, Процедура I (Общий вибрационный тест)
|
|
Удар:
|
MIL-STD-810G, Метод 516.5, Процедура IV (Тест на падение с высоты)
|
|
Водонепроницаемость:
|
MIL-STD-810F, Метод 506.4, Процедура I (Дождь с ветром)
|
|
Влажность:
|
MIL-STD-810F, Метод 507.4
|
|
Соляной туман:
|
MIL-STD-810F, Метод 509.4
|
|
Песок и пыль:
|
MIL-STD-810G, Метод 510.4, Процедура I (Частицы пыли с ветром)
|
|
Обледенение:
|
MIL-STD-810F, Метод 521.2
|
|
Электромагнитные помехи*1:
|
MIL-STD-461F, RS-103, (Тест на электромагнитную восприимчивость неэкранированных частей прибора)
|
|
Взрывоопасная атмосфера:
|
MIL-STD-810F, Метод 511.4, Процедура I (Работа во взрывоопасной атмосфере)
|
|
*1 Исключение IV9675RX и IV9675RT серии
|
|
ОСНОВНЫЕ МОДЕЛИ ОПТИЧЕСКИХ АДАПТЕРОВ.
|
|
ОПТИЧЕСКИЕ АДАПТЕРЫ (ОБЪЕКТИВЫ) С НАРУЖНЫМ ДИАМЕТРОМ 6,0 ММ
|
|
|
AT40D-
IV96
|
AT80D/
NF-IV96
|
AT80D/
FF-IV96
|
AT120D/
NF-IV96
|
AT120D/
FF-IV96
|
AT80S-
IV96
|
AT120S/
NF-IV96
|
AT120S/
FF-IV96
|
|
Опти
ческие
харак-
тери-
стики
|
Угол поля, °
|
40°
|
80°
|
120°
|
80°
|
120°
|
|
Направление
обзора.
|
прямое
|
боковое
|
|
Глубина резкости, мм*1
|
От 200 мм до ∞
|
От 9 мм до ∞
|
От 35 мм до ∞
|
От 2 до 200 мм
|
От 19 мм до ∞
|
От 15 мм до ∞
|
От 1 до 25 мм
|
От 3 мм до ∞
|
|
Дис
тальный
конец
|
Наружныйдиаметр,
мм*2
|
∅6,0 мм
|
|
Длина , мм*3
|
18,4 мм
|
18,9 мм
|
18,8 мм
|
18,9 мм
|
18,8 мм
|
24,2 мм
|
|
|
ОПТИЧЕСКИЕ АДАПТЕРЫ С НАРУЖНЫМ ДИАМЕТРОМ 4,0 ММ.
|
СТЕРЕО АДАПТЕРЫ ДИАМЕТРОМ 4,0 ММ И 6,0 ММ.*4
|
|
|
AT80D/
FF-IV94*4
|
AT120D/
NF-IV94
|
AT120D/
FF-IV94
|
AT100S/
NF-IV94
|
AT100S/
FF-IV94
|
AT50D/
50D-IV94
|
AT50S/
50S-IV94
|
AT60D/
60D-IV96
|
AT60S/
60S-IV96
|
|
Опти
ческие
харак-
тери-
стики
|
Угол поля, °
|
80°
|
120°
|
100°
|
50°/50°
|
60°/60°
|
|
Направление
обзора.
|
прямое
|
боковое
|
прямое/
прямое
|
боковое/
боковое
|
прямое/
прямое
|
боковое/
боковое
|
|
Глубина резкости, мм*1
|
От 35мм до ∞
|
От 2 до 200 мм
|
От 17 мм до ∞
|
От 2 до 15 мм
|
От 8 мм до ∞
|
*4
|
*4
|
*4
|
*4
|
|
Дис
Тальный
конец
|
Наружныйдиаметр,
мм*2
|
∅4,0 мм
|
∅4,0 мм
|
∅6,0 мм
|
|
Длина , мм*3
|
19,0 мм
|
21,7 мм
|
*4
|
*4
|
*4
|
*4
|
- *1. Показывает диапазон расстояний от объектива, в котором предметы наблюдаются четко.
- *2. Рабочая часть с установленным адаптером может быть проведена через отверстие диаметром (4,0 и 6,0) мм.
- *3. Соответствует длине жесткого участка рабочей части в районе дистального конца.
- *4. Выпуск ожидается в мае 2014 г..
|
*Технические характеристики и комплект поставки видеоскопов могут быть изменены производителем без предварительного уведомления.
Просьба уточнять стоимость и комплектацию оборудования у наших специалистов.
Доставка видеоскопов осуществляется во все регионы России транспортными компаниями.
