Еще одно значительное улучшение в 46-й модели - увеличенное до 100 количество настроек, с записью А-сигнала и возможностью ввода имени настройки с клавиатуры прибора, а так же возможность сохранения до 750 результатов контроля (15 файлов по 50 результатов). Каждый результат представляет собой полный протокол контроля и состоит из А-сигнала, огибающей максимума (если результат сохранен в этом режиме), цифрового значения результата измерения (амплитуда и координаты, расстояние по лучу и координаты или скорость УЗК), всех параметров работы прибора, даты, времени и имени результата, вводимого с клавиатуры прибора. Все результаты могут просматриваться и переименовываться в дальнейшем как в самом приборе, так и с помощью программного обеспечения на компьютере. Для этого предназначена программа UdReport, позволяющая полностью автоматизировать обработку результатов контроля, разделяя их по разным базам протоколов и определяя различные дополнительные параметры контроля на основе идентификаторов, содержащихся в имени результата. Кроме этого, программа имеет функцию конструктора протоколов, позволяющую создавать печатные формы протоколов любого вида в зависимости от требований конкретного пользователя.
Прибор прост и удобен в обращении, аттестован в Госстандарте России (сертификат RU.C.27.003.A №33993), зарегистрирован в Государственном реестре средств измерений под №17498-03 и допущен к применению в Российской Федерации и странах СНГ.

• Развертка: от 2.9 до 2975 мм (сталь)
• Дисплей: ЖКИ или ЭЛД 110 x 65 мм (240 х 128 точек) с регулируемой подсветкой и контрастностью
• Усилитель: широкополосный 0.5 - 15 МГц, диапазонные фильтры на 1.25, 2.5, 5 и 10 МГц
• 7 встроенных контуров согласования с номиналом 0,66мкГн, 1 мкГн, 2,2 мкГн, 3.3мкГн, 4,7мкГн, 6,8мкГн и 15мкГн
• Диапазон регулировки усиления: 110 дБ  с шагом 0.5, 1, 2 и 6 дБ
• ВРЧ с диапазоном до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам
• Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
• Зондирующий импульс: прямоугольный 200 В, с регулируемой длительностью
• Частота повторения ЗИ: до 800 Гц в зависимости от установленных параметров или 40 Гц
• Детектор: положительная полуволна, отрицательная полуволна, полный детектор, радиосигнал (во всем диапазоне развертки)

• Отсечка: компенсированная от 0 до 80% высоты экрана
• Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
• "Заморозка" А-сигнала
• Измерение толщины по одному сигналу или между двумя сигналами
• Точность индикации толщины: 0.001 при толщинах до 10 мм
• Память настроек: 100 настроек с А-сигналом и возможностью ввода названия настройки с клавиатуры
• Память результатов: 750 (15 файлов по 50) протоколов контроля, состоящих из А-сигнала, огибающей, результата измерения, даты, времени и названия протокола
• Интерфейс RS232: для передачи А-разверток, параметров работы и результатов измерений на ПК
• Питание: 4 NiMh аккумулятора размер "D", внешний блок питания
• не менее 8 часов работы от аккумуляторов
• Вес: 2.5 кг с аккумуляторами

Развертка

мин.: 0 - 2.9 мм (сталь); 0 - 1 мкс
макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс

Диапазон скоростей

1000 - 9999 м/с

Задержка

от -0,5 мкс до 996 мкс

Задержка в призме

0 - 100 мкс

Демпфирование

50 ом / 1000 ом (до 25 ом в совмещенном режиме)

Входной импенданс

50 ом / 600 ом

Зондирующий импульс

прямоугольный, амплитудой 200 В,
с изменяемой длительность от 50 до 500 нс,
с шагом 25 нс

Частота повторений ЗИ

до 800 Гц в режиме максимальной частоты и 40 Гц

Усилитель

широкополосный 0.5-15 МГц (-6 дБ)
диапазонные фильтры на 1.25, 2.5, 5 и 10 МГц

Согласование с ПЭП сторонних производителей

7 контуров согласования с номиналами:
0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН

Диапазон регулировки усиления

110 дБ, с шагом 0.5, 1, 2 или 6 дБ

Временная Регулировка Чувствительности (ВРЧ)

диапазон до 90 дБ, 10 дб/мкс
с построением кривой по 10 опорным точкам
введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

построение по 10 точкам, регулируемая по высоте

+ две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ)

Детектирование

положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки)

Отсечка

компенсированная, 0 - 80% высоты экрана

Зоны контроля

две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая

Режимы работы АСД

дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК - сравнение сигнала в первой
зоне с кривой амплитуда-расстояние

Измерение временных интервалов

от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму
сигнала

Разрешающая способность

3.125, 6.25, 12.5 или 25 нс в зависимости
от выбранного частотного диапазона

Измерение амплитуды

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние,
одновременно с индикацией координат отражателя, измеренных по пику сигнала

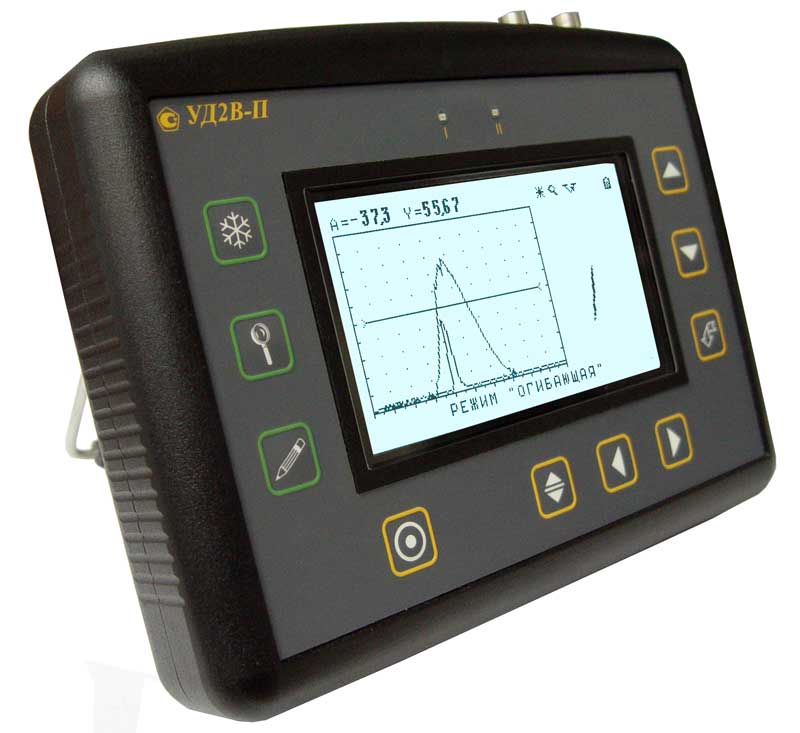

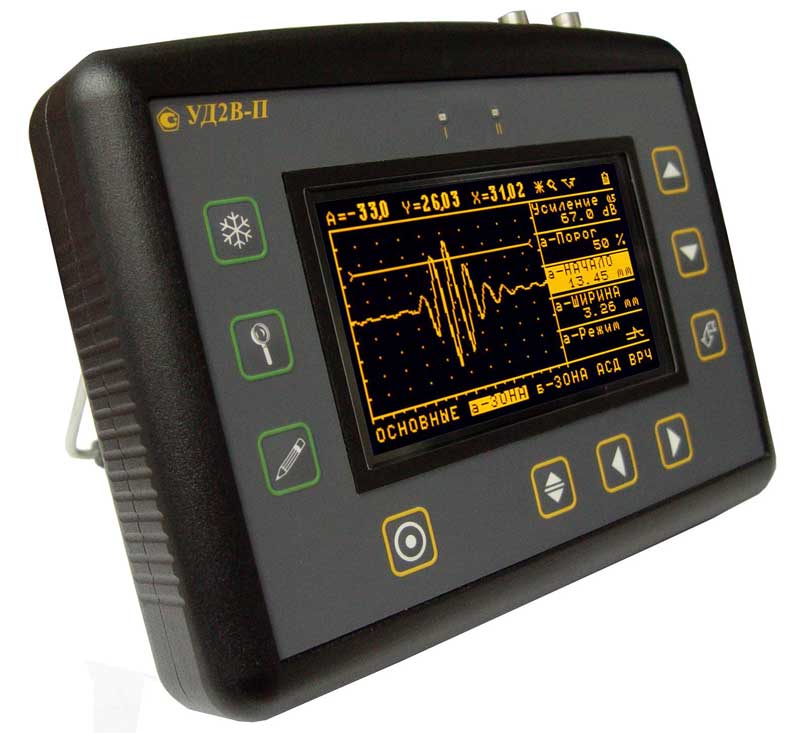

Дисплей

ЖКИ или ЭЛД с регулируемой контрастностью и подсветкой,
110 х 65 мм; 240 х 128 точек

А-сигнал

73 mm x 50 мм; 160 x 100 точек
в "полноэкранном" режиме: 240х128 точек

Память

100 настроек с А-сигналом и названием,
750 (15 файлов по 50) протоколов контроля

Интерфейс

RS232

Разъемы преобразователей

2 СР50 или Лемо1

Аккумуляторы

4 NiMh размер "D"

Время работы

ЖКИ : 12-16 часов (в зависимости от установок);
ЭЛД: 7-8 часов (в зависимости от установок)

Питание

внешний блок питания 220 В AC

Диапазон рабочих температур

ЖКИ: от -5°C до +55°C

ЭЛД:  от -25°С до + 55°С

Размер (В x Ш x Д)

160 мм x 225 мм x 45 мм

Вес

2.5 кг с 4 аккумуляторами

• Электронный блок дефектоскопа УД2В-П46
• Сетевой блок питания ∼220В 50Гц / ≅ 9В, 1.5A
• Кабели СР50-Lemo0 2 шт.
• Преобразователи 4 шт. (П111-2.5-К12, П111-5-К6, П121-2.5-40, П121-5-65), замена по выбору
• Кабель RS232 для подключения к ПК
• Программное обеспечение для ПК
• Комплект документации: руководство по эксплуатации, методика поверки, свидетельство о первичной поверке
• Кейс для переноски

Универсальный комплект поставки дефектоскопа УД2В-П46 :

• Базовый комплект
• Защитный чехол с поясным и шейным креплением
• Отсек для аккумуляторов размера "D"
• Комплект аккумуляторов NiMh размер "D"  9A/ч
• Универсальное зарядное устройство

Дополнительные принадлежности к дефектоскопу УД2В-П46 :

• Адаптер для подключения к USB порту ПК
• УЗ преобразователи для различных применений
• Стандартные образцы
