Производитель: Olympus NDT, США
Гарантия: 12 месяцев.

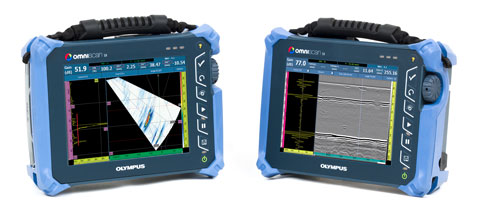

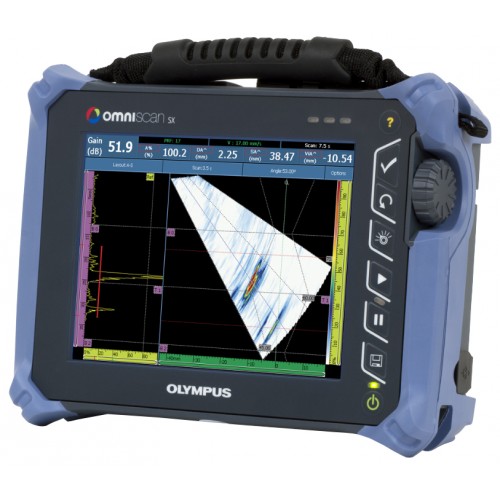

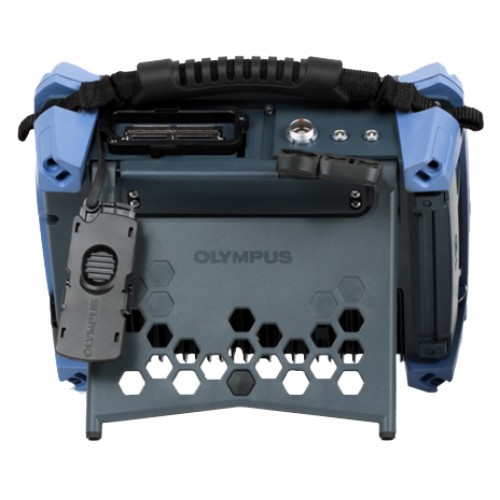

Дефектоскоп OmniScan SX- это портативный и модульный испытательный прибор на основе фазированных решеток.
Ультразвуковой дефектоскоп OmniScan SX - предназначен дляконтроля сварных соединений с применением фазированных решеток, выявления коррозии и контроля композитных материалов, контроля сварных соединении методом TOFD контроля состава материалов.
Сенсорный экран OmniScan SX имеет функцию полноэкранного режима для оптимальной визуализации дефектов, преобразуя многие функции меню в простые сенсорные операции. Интуитивно-понятный интерфейс обеспечивает легкий выбор меню и перемещение курсора, имеет функции масштабирования и настройки стробов, а также возможность ввода и редактирования текста и значений. Все вышеперечисленные функции, наряду с понятной настройкой и мастером калибровки, а также большая скорость обновления данных S-скана и
A-скана, и высокая частота повторения зондирующих импульсов (ЧЗИ) делают OmniScan SX высокоэффективным аналитическим прибором.
Дефектоскоп OmniScan SX совместим со всеми сканерами Olympus, датчиками и комплектующими, а также с программами NDT SetupBuilder и OmniPC. Оборудование и программное обеспечение Olympus гарантируют эффективность и надежность неразрушающего контроля на всех уровнях, начиная с проектирования и настройки и заканчивая сбором данных и анализом результатов тестирования.
Технические характеристики дефектоскопа OmniScanSX:
|
Хранение данных
|
|
Запоминающие устройства
|
Карта памяти SDHC, большинство стандартных запоминающихустройств USB
|
|
Размер файла данных
|
300 МБ
|
|
Порты входа/выхода
|
|
Порты USB
|
2 порта USB, совместимые с характеристиками USB 2.0
|
|
Звуковая сигнализация
|
Да
|
|
Выход видеосигнала
|
Выход SVGA
|
|
Линии ввода/вывода
|
|
Кодировщик
|
2-осевой линейный кодировщик (квадратура, вперед, назад или синхроимпульсы/направление)
|
|
Цифровой вход
|
4 цифровых входа TTL, 5 В
|
|
Цифровой выход
|
3 цифровых выхода TTL, максимум 5 В, 15 мА на выход
|
|
Выключатель устройства сбора данных
|
Да, в зависимости от конфигурации цифрового входа
|
|
Выход питания
|
5 В, линия выходной мощности 500 мА (с защитой от короткого замыкания)
|
|
Вход синхроимпульсов
|
5 В TTL
|
|
Дисплей
|
|
Размер
|
21,3 см (8,4 дюйма) по диагонали
|
|
Разрешение
|
800 х 600 пикселей
|
|
Яркость
|
600 кд/м2
|
|
Углы просмотра
|
По горизонтали: от -80° до 80°; По вертикали: от -60° до 80°
|
|
Количество цветов
|
16 миллионов
|
|
Тип
|
TFT LCD
|
|
Питание
|
|
Тип
|
Аккумулятор Smart Li-ion
|
|
Количество
|
1
|
|
Продолжительность работы батареи
|
Мин. 6 часов при нормальных условиях работы
|
|
Условия эксплуатации
|
|
Диапазон рабочих температур
|
От -10 °C до 45 °C
|
|
Температура хранения
|
От -20 °C до 60 °C с батареей
От -20 °C до 70 °C без батареи
|
|
Относительная влажность
|
Макс. 70% при 45°C без образования конденсата
|
|
Степень защиты корпуса
|
Соответствие требованиям IP66
|
|
Устойчивость к ударам
|
Испытания на падение MIL-STD-810G 516.6
|
|
Характеристики УЗ (модуль OMNISX-1664PR)
|
|
Разъемы
|
1 разъем для ФР-датчика: Olympus PA
2 разъема УЗ: LEMO 00
|
|
Количество законов фокусировки
|
256
|
|
Распознавание датчика
|
Автоматическое
|
|
Генератор/Приемник
|
|
Апертура
|
16 элементов
|
|
Количество элементов
|
64 элемента
|
|
Генератор
|
Каналы ФР
|
Канал УЗ
|
|
Напряжение
|
40 В, 80 В и 115 В
|
95 В, 175 В и 340 В
|
|
Длительность импульса
|
Настраивается от 30 до 500 нс; разрешение 2,5 нс
|
Настраивается от 30 до 1 000 нс, разрешение 2,5 нс
|
|
Форма импульса
|
Отрицат. прямоугольный импульс
|
Отрицат. прямоугольный импульс
|
|
Выходное сопротивление
|
35 Ω (режим импульс-эхо);
30 Ω (режим раздельно-совмещенный)
|
< 30 Ω
|
|
Приемник
|
Каналы ФР
|
Канал УЗ
|
|
Усиление
|
От 0 до 80 дБ, макс. входной сигнал 550 мВр-р (полная высота экрана)
|
От 0 до 120 дБ, макс. входной сигнал 34,5 мВр-р (полная высота экрана)
|
|
Входное полное сопротивление
|
60 Ω (режим импульс-эхо);
150 Ω (режим раздельно-совмещенный)
|
60 Ω (режим импульс-эхо);
50 Ω (режим генератор-приемник)
|
|
Полоса пропускания
|
От 0,6 до 18 МГц (-3 дБ)
|
от 0,25 до 28 МГц (-3 дБ)
|
|
Формирование луча
|
|
Тип сканирования
|
Секторное или линейное
|
|
Количество групп
|
1
|
|
Сбор данных
|
Каналы ФР
|
Канал УЗ
|
|
Частота оцифровки
|
400 МГц (12 бит) после интерполяции на 5/4
|
400 МГц (12 бит) после интерполяции на 4
|
|
Максимальная ЧЗИ
|
До 6 кГц (C-скан)
|
|
Обработка данных
|
Каналы ФР
|
Канал УЗ
|
|
Число точек данных
|
До 8 192
|
|
Усреднение в реальном времени
|
PA: 2, 4, 8, 16
|
UT: 2, 4, 8, 16, 32, 64
|
|
Детектирование
|
РЧ, полная волна, полуволна +, полуволна -
|
|
Фильтр
|
3 низкочастотных, 3 полосовых и 5 высокочастотных
|
3 низкочастотных, 6 полосовых и 3 высокочастотных фильтров (8 низкочастотных для TOFD)
|
|
Фильтрация видео
|
Сглаживание (скорректировано по диапазону частоты датчика)
|
|
Визуализация данных
|
|
Частота обновления A-скана
|
А-скан: 60 Гц; S-скан: 60 Гц
|
|
Синхронизация данных
|
|
По внутреннему таймеру
|
От 1 Гц до 6 кГц
|
|
По кодировщику
|
На двух осях: от 1 до 65 536 меток
|
|
Программируемая ВРЧ
|
|
Количество точек
|
16: одна кривая ВРЧ на канал для законов фокусировки
|
|
Максимальное нарастание
|
40 дБ/10 нс
|
|
Сигнализации
|
|
Количество
|
3
|
|
Условия
|
Любая логическая комбинация стробов
|
*Технические характеристики и комплект поставки ультразвукового дефектоскопа могут быть изменены производителем без предварительного уведомления.
Просьба уточнять стоимость и комплектацию оборудования у наших специалистов.
Доставка ультразвуковых дефектоскопов осуществляется во все регионы России транспортными компаниями.
