Производитель: Olympus NDT, США
Гарантия: 12 месяцев.

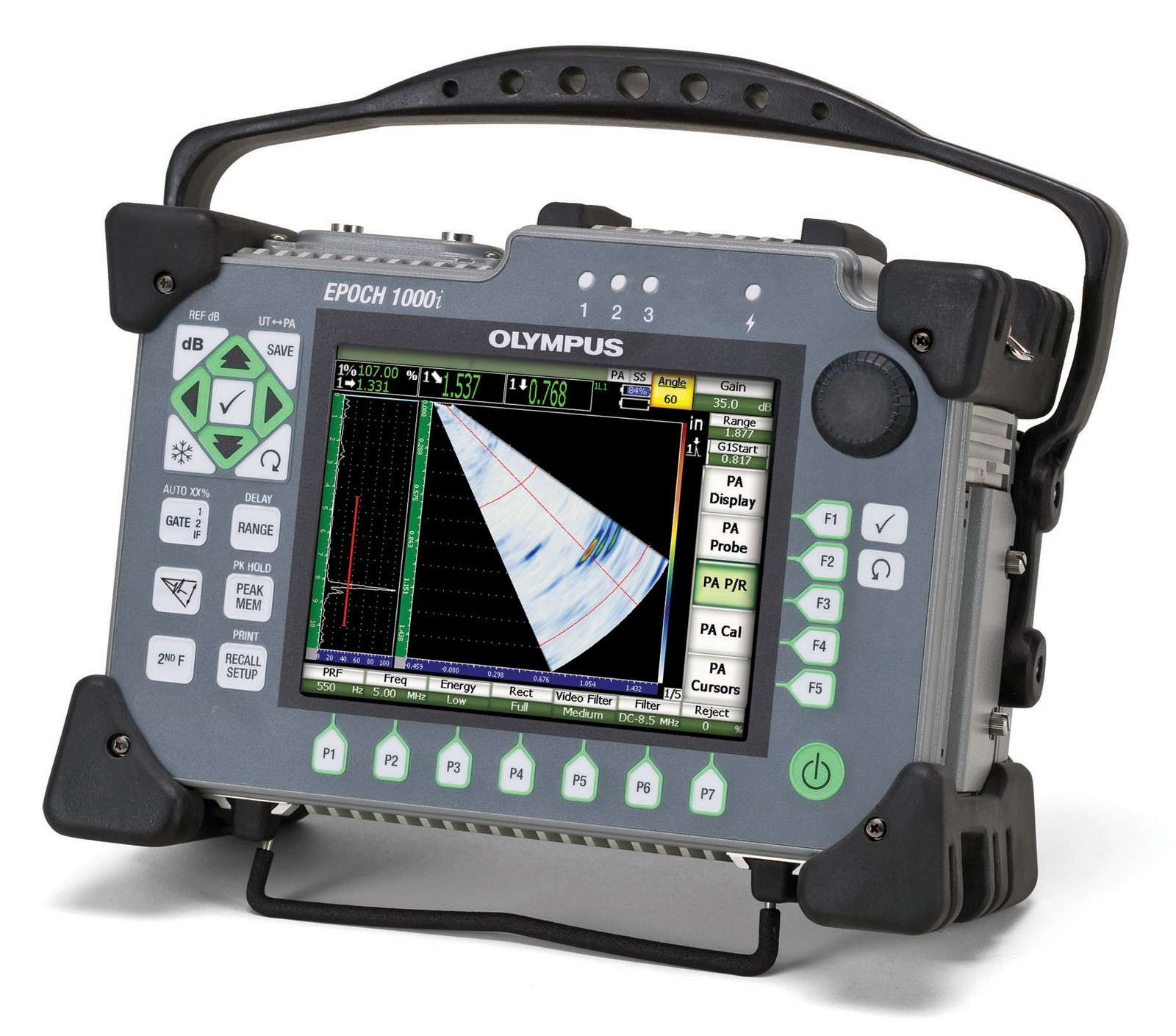

Ультразвуковой дефектоскоп EPOCH 1000i -универсальный ультразвуковой дефектоскоп с фазированной решёткой.
Ультразвуковой дефектоскоп EPOCH 1000i -это портативный прочный дефектоскоп, предлагающий, помимо традиционного УЗК, множество полезных функций фазированных решёток. Благодаря этой новой функциональности повышается вероятность обнаружения дефектов, а одновременное сканирование множественными законами фокусировки под разными углами позволяет повысить КПД дефектоскопии в целом. Отпадает необходимость использования нескольких датчиков и призм.
В дефектоскопе Epoch 1000i, в дополнение ко всем основным функциям EPOCH 1000 встроена и активирована опция поддержки фазированных решёток.
Olympus NDT в дефектоскопе EPOCH 1000i постарались сохранить все функциональные возможности традиционного ультразвука. Дефектосокоп EPOCH 1000i позволяет проводить контроль в соответствии со стандартами ультразвуковых исследований, но с использованием возможностей визуализации фазированных решёток.
Ультразвуковой дефектоскоп EPOCH 1000i поддерживает конфигурацию ФР 16:16, функции А-скана и S-скана (секторное сканирование), а также опорные и измерительные курсоры для измерения размеров дефекта. Среди стандартных функций дефектоскопа EPOCH 1000i особо можно выделить DAC/ВРЧ для каждого закона фокусировки. На основе кривой DAC и А-скана определяются параметры дефекта.
Ультразвуковой дефектоскоп EPOCH 1000i оснащен экраном VGA с высоким качеством изображения при ярком солнечном свете. Ручка прокрутки и курсорные кнопки по обеим сторонам экрана дают больше возможностей для настройки параметров и навигации в интерфейсе ультразвукового дефектоскопа Epoch 1000i. Кроме того, ультразвуковой дефектоскоп EPOCH 1000i соответствует требованиям стандарта EN12668-1.
Ультразвуковой дефектоскоп EPOCH 1000i – применяется для контроля сварных швов, контроля и определения размеров трещин, контроль сварных швов AWS D1.1/D1.5; контроль литых и кованых изделий; определение размеров дефектов по АРД-диаграммам; использование с промышленными системами контроля и сканерами; обнаружение дефектов и отслоений в композитах; так же может применяться в энергетической промышленности, аэрокосмической промышленности и техническом обслуживании; автомобильной и транспортной промышленности.
Отличительные особенности:
- возможность подключения или уже подключенные фазированные решётки;
- соответствие нормам EN12668-1;
- более 30 цифровых фильтров;
- ЧЗИ 6 кГц для высокоскоростного сканирования;
- автоматическое распознавание датчика с ФР;
- интуитивная калибровка задержки в призме и усиления для всех законов фокусировки;
- программируемые аналоговые выходы и выходы сигнализации;
- соответствие стандарту IP для работы в жёстких условиях;
- горизонтальная ориентация корпуса, кнопки и ручка прокрутки в качестве элементов управления;
- цифровой приёмник с большим динамическим диапазоном;
- экран VGA, видимый при ярком солнечном свете;
- набор опций визуализации ClearWave™ для упрощения интерпретации А-скана;
- опорные и измерительные курсоры;
- стандартные динамические кривые DAC/ВРЧ;
- встроенные АРД-диаграммы.
- Большой цветной трансфлективный дисплей VGA (640480) с прекрасной видимостью изображения при недостаточном освещении или при ярком солнечном свете;
- Ручка из прочной резины;
- Встроенные крепления для нагрудного ремня;
- Передняя и задняя стойки для лучшей видимости экрана в наклонном положении;
- Порты USB-хост и USB-клиент для связи с компьютером, принтером и другими внешними устройствами;
- Выход VGA для подсоединения прибора к проектору или для удалённого просмотра содержимого экрана;
- Программируемые аналоговые выходы, выходы сигнализации, порт RS-232;
- Стандартный Li-Ion аккумулятор.
Технические характеристики:
| |

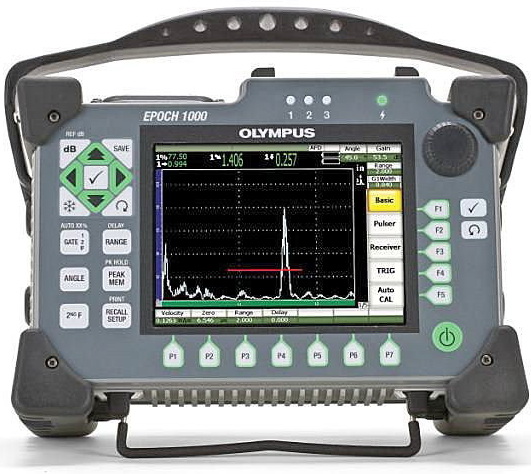

Дефектоскоп EPOCH 1000, EPOCH 1000iR, EPOCH 1000i (традиционный УЗК)
|
Дефектоскоп EPOCH 1000i (фразированные решетки)
|
|
Генератор
|
|
Тип генератора
|
Настраиваемый генератор прямоугольных импульсов
|
|
ЧЗИ
|
от 5 до 6000 Гц с шагом 5 Гц
|
авто. Максимум 1360 Гц
|
|
Напряжение генератора
|
от 50 до 475 в с шагом 25 в
|
40 в или 80 в
|
|
Длительность импульса
|
от 30 до 10 000 нс (0,1 МГц) с технологией PerfectSquare™
|
от 40 до 1000 нс (0,1 МГц) с технологией PerfectSquare™
|
|
Демпфирование
|
50, 100, 200, 400 ом
|
N/A
|
|
Задержка генератора
|
N/A
|
от 0 до 10 мкс с разрешением 2,5 нс
|
|
Приёмник
|
|
Коэффициент усиления
|
от 0 до 110 дБ
|
от 0 до 80 дБ
|
|
Максимальный входной сигнал
|
20 вp-p
|
250 мвp-p на канал
|
|
Входное полное сопротивление в приёмнике
|
400 Ом ±5 %
|
50 Ом ±10 %
|
|
Полоса пропускания приёмника
|
0,2 – 26,5 МГц по уровню -3 дБ
|
0,5 - 12,5 МГц по уровню -3 дБ
|
|
Задержка приёмника
|
N/A
|
от 0 до 10 мкс с разрешением 2,5 нс
|
|
Цифровые фильтры
|
стандартный набор фильтров (для контроля согласно стандарту EN12668-1): 7 фильтров расширенный набор фильтров (не испытан на соответствие EN12668-1): 30 фильтров
|
в зависимости от датчика
|
|
Детектирование
|
полное, однополупериодное положительное и отрицательное, радиочастота
|
|
Отсечка
|
от 0 % до 80 % высоты экрана с визуальным оповещением
|
|
Измерение амплитуды
|
от 0 % до 110 % высоты экрана с разрешением 0,25 %
|
|
Калибровка
|
|
Автокалибровка
|
- Скорость, смещение нуля
- Прямой луч (первый донный эхо-сигнал или эхо-эхо)
- Наклонный луч (УЗ-путь или глубина)
|
- Скорость, смещение нуля, чувствительность
- УЗ-путь или глубина
|
|
Режимы контроля
|
импульс-эхо, раздельно-совмещённый, теневой
|
импульс-эхо
|
|
Единицы измерения
|
миллиметры, дюймы или микросекунды
|
|
Диапазон
|
от 1,86 мм до 25 400 мм
|
до 762 мм, 30 законов фокусировки
|
|
Скорость звука
|
от 635 м/с до 15 240 м/с
|
|
Смещение нуля
|
от 0 до 750 мкс
|
N/A
|
|
Задержка отображения
|
от –59 мм до 25 400 мм
|
от 0 до максимума диапазона
|
|
Угол ввода луча
|
от 0° до 85° с шагом 0,1°
|
60 наклонных законов фокусировки, шаг 0,5°
|
|
Стробы
|
|
Стробы для измерений
|
2 полностью независимых строба для измерения амплитуды и времени пролёта
|
|
Интерфейсный строб
|
опционально, с функцией положения строба 2 по положению сигнала в стробе 1
|
N/A
|
|
Начало строба
|
Настраивается на всём отображаемом диапазоне
|
|
Ширина строба
|
Настраивается от начала строба до конца отображаемого диапазона
|
|
Высота строба
|
Настраивается на уровне от 2% до 95% от высоты экрана
|
|
Сигнализации
|
- положительная и отрицательная логика срабатывания
- минимальная глубина
- потеря сигнала на опциональном интерфейсном (ИФ) стробе
|
- положительная и отрицательная логика срабатывания (для выбранного закона фокусировки)
- минимальная глубина (для выбранного закона фокусировки)
|
|
Опорные маркеры
|
2 опорных маркера для А-скана
|
2 опорных маркера для А-скана; 4 опорных маркера для изображений
|
|
Измерения
|
|
Отображение показаний
|
6 полей показаний (с возможностью выбора)
|
|
Строб 1
|
толщина, УЗ-путь, проекция, глубина, амплитуда, время пролёта, мин/макс глубина, мин/макс амплитуда
|
|
Строб 2
|
толщина, УЗ-путь, проекция, глубина, амплитуда, время пролёта, мин/макс глубина, мин/макс амплитуда
|
|
Строб ИФ (опционально)
|
толщина
|
|
Эхо-Эхо
|
стандартные. выбор между стробами 1-2, 2-Иф, 1-Иф
|
N/A
|
|
Другие измерения
|
выброс (дБ) для АРД-диаграмм, плоскодонное отверстие (эквивалентный размер дефекта) для АРД-диаграмм, рейтинг AWS D1.1/D1.5, отсечка
|
|
ВРЧ
|
стандартная
|
|
Точки DAC
|
до 50 точек, динамический диапазон 110 дБ
|
до 50 точек, динамический диапазон 40 дБ на угол
|
|
Специальные режимы DAC
|
DAC 20 % - 80 % , пользовательская кривая DAC (до 6 кривых)
|
N/A
|
|
Таблица ВРЧ
|
до 50 точек, динамический диапазон 110 дБ, совместимость со стробом ИФ и с настройками ЧЗИ
|
до 50 точек, динамический диапазон 40 дБ на угол
|
|
Коррекция криволинейной поверхности
|
Стандартная, при контроле наклонным датчиком коррекция для внутреннего и внешнего диаметра
|
*Технические характеристики и комплект поставки ультразвукового дефектоскопа могут быть изменены производителем без предварительного уведомления.
Просьба уточнять стоимость и комплектацию оборудования у наших специалистов.
Доставка ультразвуковых деектоскопов осуществляется во все регионы России транспортными компаниями.
