Производитель: Россия
Гарантия: 24 месяцев.

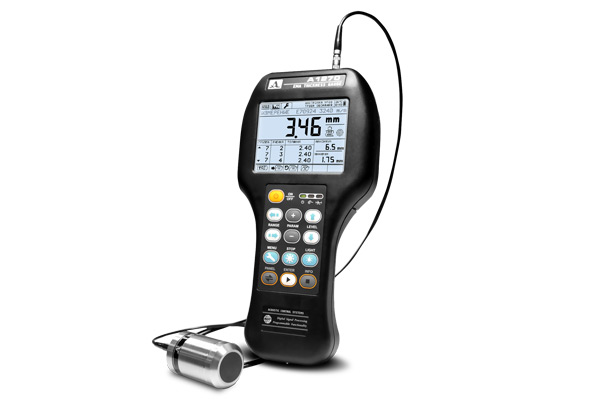

Толщиномер А1270 - предназначен для измерения толщины изделий из алюминия, сплавов алюминия и сталей без применения контактных жидкостей. Используемые с толщиномером ЭМА преобразователи мало чувствительны к состоянию поверхности, поэтому поверхность объекта контроля не требует специальной подготовки, чтопозволяет значительно сократить время подготовки к контролю. Прибор также позволяет работать через покрытие или с зазором.
Сертификаты:
- Сертификат Госстандарта РФ. Электромагнитно-акустический толщиномер А1270 внесен в Государственный реестр средств измерений
Толщиномер А1270 предназначен для:
• Толщинометрии деталей и узлов из металлов и сплавов без применения контактной жидкости
• Оценка степени анизотропии проката
Области применения толщиномера :
Данный ЭМА (электромагнитный акустический толщиномер) прибор А1270 в комплекте с электромагнитно-акустическим преобразователем (ЭМАП) предназначен для ручного измерения толщины деталей и узлов из сплавов алюминия без применения контактных жидкостей с цифровой индикацией на табло результатов измерений и последующим хранением результатов измерений и осциллограмм эхо-сигналов в энергонезависимой памяти.
Допускается использование толщиномера для неразрушающего контроля (НК) изделий из цветных металлов и их сплавов, нержавеющих сталей и черных металлов.
.Принцип действия устройства:
Принцип действия эхо-импульсного ультразвукового толщиномера состоит в измерении времени двойного прохода ультразвуковых колебаний через изделие от одной поверхности до другой, которое пересчитывается в значение толщины изделия.
Ультразвуковой толщиномер А1270 обладает следующими особенностями:
- Использование совмещенного ЭМА преобразователя сдвиговых (SH) волн;
- Работа без применения контактной жидкости; слабая зависимость результатов измерений от неровностей поверхности
- Наличие памяти для хранения данных
- Возможность вывода данных на PC через USB-порт
- корреляционная обработка сигналов.
Технические характеристики УЗ толщиномера А1270:
|
Диапазоны измеряемых толщин (по стали)
|
с пpеобpазователем S3567 2.5A0D10CL на 2.5 МГц
|
от 0,7 до 300 мм
|
|
с пpеобpазователем D1771 4.0A0D12CL на 4 МГц
|
от 0,7 до 300 мм
|
|
Основная погрешность измерений
|
от 0,7 до 1,5 мм
|
±0,1 мм
|
|
от 1,51 до 9,99 мм
|
±0,05 мм
|
|
от 10,0 до 49,9 мм
|
±0,1 мм
|
|
от 50,0 до 300,0 мм
|
±0,2 мм
|
|
Допустимая шероховатость поверхности
|
Rz 160
|
|
Минимальный радиус кривизны поверхности
|
10 мм
|
|
Дискретность измерения толщины
|
при толщинах до 99,99 мм
|
0,1/0,01
|
|
при толщинах от 100,0 мм
|
0,1
|
|
Диапазон настроек скорости yльтpазвyка
|
от 1000 до 9999 м/с
|
|
Тип дисплея
|
антибликовый, цветной TFT
|
|
Питание
|
встроенная LiIon аккумуляторная батарея
|
|
Время непрерывной работы
|
10 ч
|
|
Диапазон рабочих температур
|
от -20 °С до +50 °С
|
|
Габаритные размеры электронного блока
|
157х70х23 мм
|
|
Масса электронного блока
|
250 г
|
Комплектация толщиномера А1270:
- 1270 - электронный блок ЭМА толщиномера;
- ЭМАП S7392 3.0A0D10ES (радиальная поляризация, апертура d 24 мм; измерение толщины алюминия 0,7-100 мм, стали 1,0-30 мм);

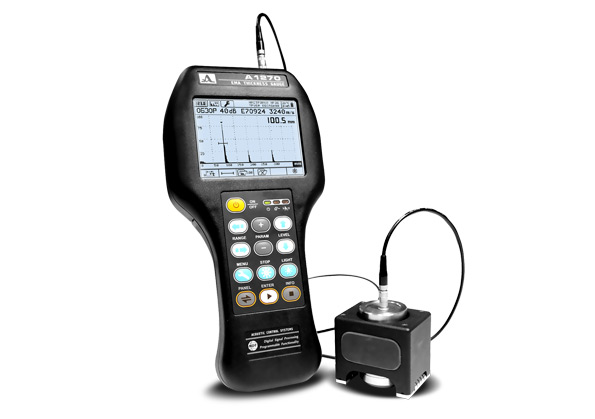

- Специализированная каретка для перемещения ЭМАП S7392 3.0A0D10ES, S7394 2.5A0R10x10ES;
- Кабель LEMO-LEMO одинарный 1,2 м;
- Чехол для А1212 МАСТЕР, А1220 МОНОЛИТ, А1220 АНКЕР, А1270, АКР1224;
- ЗУ с ВС 071 для А1212 МАСТЕР, А1270, А1220 МОНОЛИТ;
- Сетевой адаптер с кабелем А1214 ЭКСПЕРТ, А1212 МАСТЕР, А1270, А1220 МОНОЛИТ;
- Кабель соединительный (прибор - зарядное устройство) для А1212 МАСТЕР, А1220 МОНОЛИТ, А1270, А1214 ЭКСПЕРТ;
- Кабель связи по USB;
- Компакт-диск с документацией и ПО для А1270;
- Мягкий кейс для А1212 МАСТЕР, А1220 МОНОЛИТ, А1220 АНКЕР, А1270.
*Технические характеристики и комплект поставки толщиномера могут быть изменены производителем без предварительного уведомления.
Просьба уточнять стоимость и комплектацию оборудования у наших специалистов.
Доставка ультразвуковых толщиномеров осуществляется во все регионы России транспортными компаниями.
