Производитель: Россия
Гарантия: 24 месяцев.

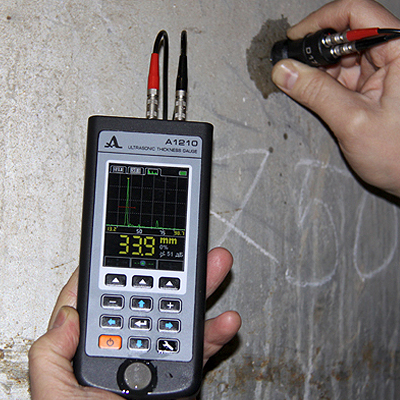

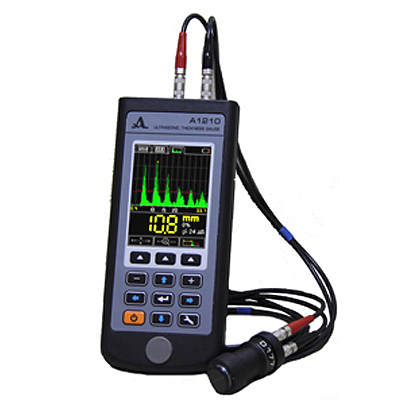

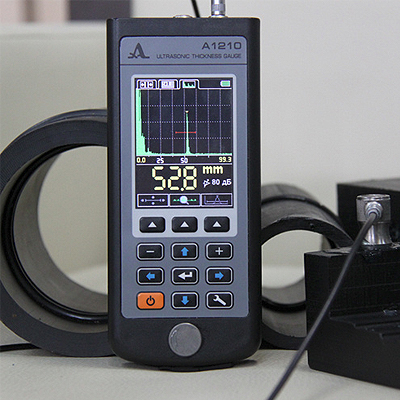

Толщиномер А1210 - предназначен для измерения толщины стенок труб, котлов, сосудов, обшивок судов, литья, листового проката и других изделий из чёрных и цветных металлов с гладкими или грубыми и корродированными поверхностями.
Сертификаты:
Толщиномер А 1210 аттестован в Госстандарте России (сертификат RU.C.27.003.A № 16287 ), зарегистрирован в Государственном реестре средств измерений под №25868-03 и допущен к применению в Российской Федерации.
Толщиномер А1210 - предназначен для измерений толщины стенок труб (включая изгибы), котлов, сосудов, работающих под давлением, обшивок и других изделий из черных и цветных металлов, с гладкими или грубыми и корродированными поверхностями, а также изделий из пластика и других материалов с высоким затуханием ультразвука при одностороннем доступе к поверхности этих изделий.
Области применения толщиномера :
- химическая, пищевая, нефтегазовая промышленности;
- судостроение и судоремонт;
- энергетика;
- трубопрокатные и металлургические предприятия;
- транспорт и машиностроение;
- аэрокосмическая отрасль;
- стекольная промышленность;
- коммунальное хозяйство.
.Принцип действия устройства:
Принцип действия эхо-импульсного ультразвукового толщиномера состоит в измерении времени двойного прохода ультразвуковых колебаний через изделие от одной поверхности до другой, которое пересчитывается в значение толщины изделия.
Ультразвуковой толщиномер А1210 обладает следующими особенностями:
- цветной высококонтрастный TFT дисплей;
- режим А-скан с возможностью сохранения кадров;
- измерение толщины металлических конструкций через изоляционное покрытие в режиме А-скан;
- энергонезависимая память на 50 000 результатов измерений, включая 4000 А-сканов;
- связь с ПК по USB;
- автоматическое регистрирование минимального и максимального значения при многократных измерениях или при сканировании объекта контроля;
- автоматическое измерение скорости распространения ультразвуковой волны по образцу с известной толщиной;
- возможность установки границ диапазона измерений с индикацией превышения заданных границ – цветовая, звуковая, вибрационная сигнализация;
- проведение измерений с индикацией остаточной толщины объекта контроля измеряемой в %;
- шкала глубиномера - визуальное представление измерения толщины.
Технические характеристики УЗ толщиномера А1210:
|
Диапазоны измеряемых толщин (по стали)
|
с пpеобpазователем S3567 2.5A0D10CL на 2.5 МГц
|
от 0,7 до 300 мм
|
|
с пpеобpазователем D1771 4.0A0D12CL на 4 МГц
|
от 0,7 до 300 мм
|
|
Основная погрешность измерений
|
от 0,7 до 1,5 мм
|
±0,1 мм
|
|
от 1,51 до 9,99 мм
|
±0,05 мм
|
|
от 10,0 до 49,9 мм
|
±0,1 мм
|
|
от 50,0 до 300,0 мм
|
±0,2 мм
|
|
Допустимая шероховатость поверхности
|
Rz 160
|
|
Минимальный радиус кривизны поверхности
|
10 мм
|
|
Дискретность измерения толщины
|
при толщинах до 99,99 мм
|
0,1/0,01
|
|
при толщинах от 100,0 мм
|
0,1
|
|
Диапазон настроек скорости yльтpазвyка
|
от 1000 до 9999 м/с
|
|
Тип дисплея
|
антибликовый, цветной TFT
|
|
Питание
|
встроенная LiIon аккумуляторная батарея
|
|
Время непрерывной работы
|
10 ч
|
|
Диапазон рабочих температур
|
от -20 °С до +50 °С
|
|
Габаритные размеры электронного блока
|
157х70х23 мм
|
|
Масса электронного блока
|
250 г
|
Комплектация А1210:
- A1210 - электронный блок ультразвукового толщиномера со встроенным аккумулятором
- Преобразователь S3567 2.5A0D10CL
- Преобразователь D1771 4.0A0D12CL
- Кабель LEMO-LEMO одинарный 1,2 м
- Кабель LEMO-LEMO двойной 1,2 м
- Адаптер 220 В-USB
- Кабель USB A-Micro B
- Компакт диск с документацией и программой для переноса данных в ПК для А1208, А1209, А1210
- Сумка для переноски
*Технические характеристики и комплект поставки толщиномера могут быть изменены производителем без предварительного уведомления.
Просьба уточнять стоимость и комплектацию оборудования у наших специалистов.
Доставка ультразвуковых толщиномеров осуществляется во все регионы России транспортными компаниями.
