Производитель: Россия
Гарантия: 12 месяцев.

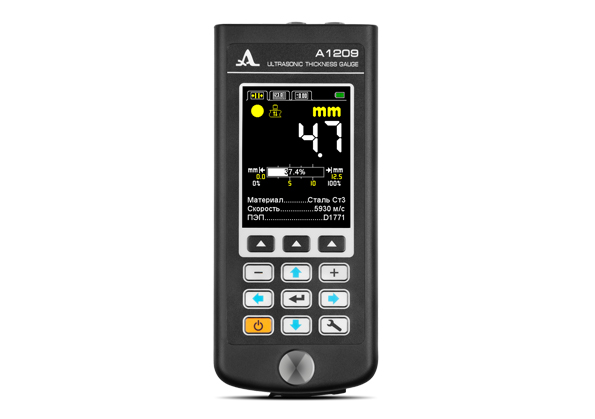

Толщиномер А1209 - прибор для измерения толщины стенок изделий из черных и цветных металлов
Сертификаты:
- Свидетельство об утверждении типа средства измерений Федерального агентства по техническому регулированию и метрологии RU.C.27.004.A № 46163 от 05.05.2012 г.;
- Сертификат об утверждении типа средства измерений Государственного Комитета по Стандартизации Республики Беларусь № 6397 от 03.05.2010 г.;
- Сертификат CE от 01.04.2010 г.
Толщиномер А1209 - предназначен дляитолщины изделий из металла, пластика, стенок труб, а так же изделий с высоким затуханием ультразвука.
Области применения толщиномера :
УЗ толщиномер А1209 применяется для измерения толщины стенок металлических и пластиковых труб, котлов, сосудов, обшивок судов, литья, листового проката и других изделий из черных и цветных металлов с шероховатостью поверхности Rz 160 и радиусом кривизны от 10 мм. Выявление коррозии площадью от 4 мм 2 на внутренних поверхностях труб с толщиной стенок более 2 мм.
Принцип действия устройства:
Принцип действия эхо-импульсного толщиномера А1209 заключается в измерении времени прохода ультразвуковых колебаний через изделие от одной поверхности до другой, которое пересчитывается в значение толщины изделия.
Для излучения импульсов в изделие и приема их отражений используется преобразователь, который устанавливается на поверхность изделия, там, где необходимо измерить толщину. Ультрозвуковой преобразователь имеет острую характеристику направленности излучения и приема ультразвука, поэтому толщина изделия определяется непосредственно под местом установки преобразователя. Если поверхность материала, противоположная той, на которую установлен преобразователь, имеет впадины, то ультрозвуковые импульсы отражаются от них и толщина определяется как кратчайшее расстояние от внешней поверхности до впадин.
Ультразвуковой толщиномер А1209 обладает следующими особенностями:
- Запись показаний с возможностью просмотра и коррекции;
- Звуковая индикация приема эхо-сигналов;
- Вибрационная индикация;
- Трехуровневая индикация качества акустического контакта;
- Индикация толщины с дискретностью 0,1 или 0,01 мм;
- Индикация состояния батареи питания;
- Автоматическое выключение питания;
- Возможность задания границ строба.
- Вибрационная индикация;
- Трехуровневая индикация качества акустического контакта;
- Возможность автоматической адаптации к ультразвуковым преобразователям;
- Корпус из ударопрочного пластика;
- Функция задания границ диапазона измерения за счет встроенного СТРОБА.
- Возможность замены встроенного преобразователя
- Имеет возможность подключения внешнего источника питания и заряда аккумулятора
Технические характеристики УЗ толщиномера А1209:
|
Диапазоны измеряемых толщин (по стали) с пpеобpазователем на D1771 4.0D12 4 МГц
|
от 0,7 до 300 мм
|
|
Дискретность измерения толщины
|
0,1/0,01
|
|
Диапазон настроек скорости yльтpазвyка
|
от 1000 до 9999 м/с
|
|
Тип дисплея
|
жидкокристаллический
|
|
Питание
|
LiIon аккумуляторная батарея
|
|
Время непрерывной работы
|
10 ч
|
|
Диаметр рабочей поверхности D1771 4.0D12:
|
12 мм
|
|
Диапазон рабочих температур
|
от -20°С до +50°С
|
|
Габаритные размеры электронного блока
|
157 х 70 х 23 мм
|
|
Масса электронного блока
|
250 гр.
|
Комплектация А1209:

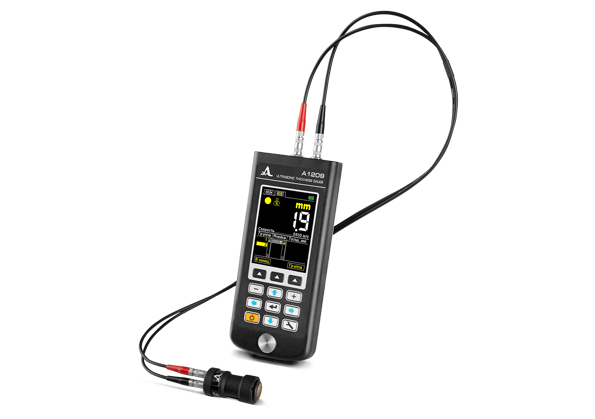

- A1209 - электронный блок ультразвукового толщиномера;
- Кабель LEMO-LEMO двойной 1,2 м;
- Преобразователь D1771 4.0D12 (П112-4,0-12/2-LL017) для А1209;
- Адаптер 220 В-USB;
- Кабель USB A-Mini B (5Р);
- Компакт диск с документацией и программой для переноса данных из А1209, УК1401М в ПК;
- Кейс для транспортировки.
*Технические характеристики и комплект поставки толщиномера могут быть изменены производителем без предварительного уведомления.
Просьба уточнять стоимость и комплектацию оборудования у наших специалистов.
Доставка ультразвуковых толщиномеров осуществляется во все регионы России транспортными компаниями.
