Производитель: Россия

Гарантия: 12 месяцев.

Сертификаты на ультразвуковой дефектоскоп А1040 MIRA: Сертификат об утверждении типа средств измерений № 49972-12, допущен к применению в Российской Федерации. Внесен в Государственный реестр РФ.

Ультразвуковой томограф А1040 MIRA - низкочастотный ультразвуковой прибор (дефектоскоп-томограф) для контроля бетона.

Ультразвуковой томограф А1040 MIRA - предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля. Возможен контроль объектов с толщиной до 2-х метров.

Томограф для бетона А1040 MIRA представляет собой полностью автономный измерительный блок, которым проводят сбор и томографическую обработку полученных данных. Измерительный блок содержит матричную антенную решетку из 48 (12 блоков по 4 элемента в каждом) низкочастотных широкополосных преобразователей поперечных волн с сухим точечным контактом и керамическими износостойкими наконечниками. Это обеспечивает их продолжительное использование по грубым поверхностям, без применения контактной жидкости. Каждый преобразователь имеет независимый пружинный подвес, что позволяет проводить контроль по неровным поверхностям. Номинальная рабочая частота решетки 50 кГц.

Малогабаритный легкий корпус и переставляемая ручка обеспечивают комфортное применение прибора на горизонтальных, вертикальных и потолочных поверхностях объекта контроля.

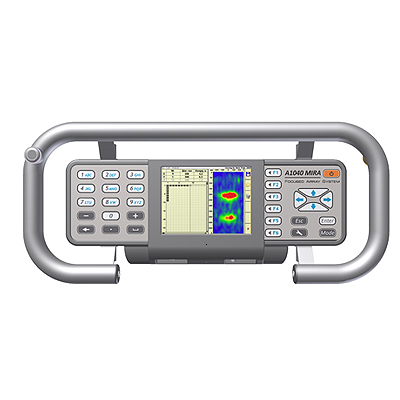

Большой и яркий TFT дисплей и клавиатура ультразвукового дефектоскопа бетона А1040 MIRA позволяют легко настраивать прибор на объект контроля, выбирать необходимые режимы работы и проводить контроль, наблюдая получаемые результаты, что дает возможность их предварительного анализа.

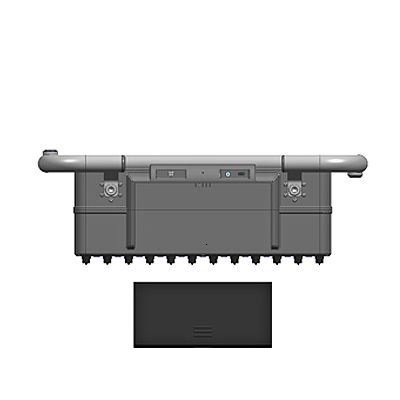

Съемный аккумулятор томографа А1040 MIRA обеспечивает до 5 часов непрерывной работы. Благодаря специальной конструкции существует возможность легкой замены аккумулятора на дополнительный (поставляется опционально), что значительно увеличивает время автономной работы. Кроме того, возможно питание томографа напрямую от сети переменного тока.

Обработка и представление данных на экране томографа А1040 MIRA:

Процесс сбора данных

В приборе используется метод синтезированной фокусируемой апертуры с комбинационным зондированием (САФТ-К), при котором происходит фокусировка ультразвука в каждую точку полупространства. Массив данных формируется путем сбора информации со всех измерительных пар антенного устройства томографа. Принимаемые антенной решеткой сигналы обрабатываются на встроенном компьютере непосредственно в процессе работы. Затем полученные данные представляются на экране прибора и сохраняются во встроенной флэш-памяти. В результате получается наглядный образ сечения объекта контроля (В-тип), где разными цветами (в зависимости от выбранной цветовой схемы) закодирована отражающая способность каждой точки визуализируемого объема. Время сбора данных и вывода на экран образа сечения в одной позиции решетки – 3 сек. Для расширенной обработки данных с помощью специализированного программного обеспечения существует возможность передать их на внешний компьютер.

Режимы работы низкочастотного томографа А1040 MIRA

Режим «ОБЗОР»

Режим предназначен для оперативного просмотра внутренней структуры конструкции в произвольных местах. На экране отображается В-томограмма на глубину до 2 метров.

Дополнительно в данном режиме возможно:
- Автоматическое определение скорости распространения ультразвуковой волны.
- Измерение координат и уровней образов в томограмме.
- Измерение толщины конструкции.
- Просмотр А-Сканов.

Режим «КАРТА»

Режим предназначен для формирования массива данных в форме набора В-томограмм объекта контроля (перпендикулярных поверхности) при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Из накопленного 3-х мерного массива данных можно выводить на экран любое изображение В-типа.

Контроль проводится по схеме пошагового сканирования объекта контроля с объединением данных и реконструкцией объема под всей отсканированной площадью объекта контроля.

Программное обеспечение для томографа А1040 MIRA

Дефектоскоп А1040 MIRA поставляется в комплекте со специализированным программным обеспечением для расширенной обработки собранных данных на внешнем компьютере.

Программа обеспечивает считывание данных из прибора и представления их как в виде томограмм, так и в 3-х мерном объемном виде, что облегчает понимание конфигурации внутренней структуры бетонного объекта контроля.

Для каждого отражателя можно определить координаты его залегания в объекте контроля.

Отличительные особенности:

 -Визуализация внутренней структуры объекта контроля при одностороннем доступе
- Высокая производительность - реконструкция одной томограммы занимает 3 секунды
- Простота в использовании
- Высокая точность измерений и чувствительность прибора к различным отражателям
- Не требуется подготовка поверхности к контролю
- Износостойкие наконечники преобразователей

- Облегченный ударопрочный пластиковый корпус
- Быстросъемный аккумулятор
- Автономная работа с данными без внешнего компьютера
- Сухой акустический контакт
- Адаптация антенного устройства к неровностям поверхности конструкции
- Автоматическое измерение скорости распространения ультразвуковой волны в объекте контроля
- Трехмерное представление внутреннего строения объекта контроля и B-, C-, D-томограмм любого сечения объекта
- Возможность использования томографа при ручном контроле, а также в составе автоматизированных установок

Технические характеристики:

Базовый комплект поставки:

А1040 MIRA - блок УЗ томографа, переносной компьютер типа Notebook, съемный аккумулятор, зарядно-питающее устройство,компакт-диск с документацией и программным обеспечением, кабель связи по USB, транспортный чемодан.

 Технические характеристики и комплект поставки ультразвукового томографа могут быть изменены производителем без предварительного уведомления.

Просьба уточнять стоимость и комплектацию оборудования у наших специалистов.

Доставка ультразвуковых томографов осуществляется во все регионы России транспортными компаниями.
