Производитель: Россия
Гарантия: 18 месяцев.
Сертификаты на ультразвуковой дефектоскоп А1220 Монолит: Сертификат об утверждении типа средств измерений № 32470-06, допущен к применению в Российской Федерации. Внесен в Государственный реестр РФ.

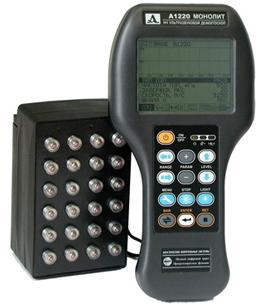

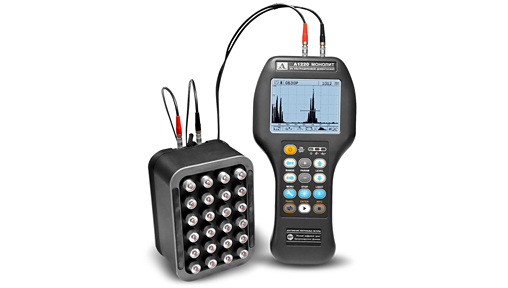

Ультразвуковой дефектоскоп А1220 Монолит - модель малогабаритного, ультразвукового дефектоскопа общего назначения. Оборудование реализует специализированные и типовые методики контроля ультразвуком, точность измерений и высокую производительность.
Ультразвуковой дефектоскоп А1220 Монолит - предназначен для решения задач толщинометрии и дефектоскопии сложных материалов, таких как бетон, горный камень, асфальт. Уникальность прибора состоит в том, что он позволяет проводить тестирование эхо-методом при одностороннем доступе к объекту контроля (ОК), что делает возможным применение данного прибора для проведения контроля эксплуатируемых объектов, таких как здания, мосты, тоннели и пр.
Одним из важных преимуществ прибора является то, что контроль проводится без применения контактной жидкости, благодаря использованию в качестве элементов антенной решетки (АР) преобразователей с сухим точечным контактом, и без особой предварительной подготовки поверхности, что значительно облегчает работу оператора и ускоряет процесс тестирования.
Дефектоскоп бетона А1220 Монолит предназначен для реализации активных акустических методов НК: прохождения, отражения и комбинированных. В комплекте с соответствующими ПЭП прибор обеспечивает решение задач толщинометрии, дефектоскопии и контроля физических характеристик бетонных, металлических, композитных, пластиковых конструкций и изделий.
Ультразвуковой дефектоскоп бетона А1220 Монолит позволяет формировать, регистрировать и сохранять в энергонезависимой памяти временные реализации импульсных УЗ сигналов.
Встроенный ЖК дисплей обеспечивает отображение УЗ сигналов в форме А-развертки и образов сечений ОК в форме В-сканов. Предусмотрено ручное и автоматическое измерение временных интервалов, амплитуд сигналов, автоматический расчет координат дефектов и толщин ОК.
При использовании внешнего компьютера и ПО, входящего в комплект прибора, обеспечивается передача данных из памяти прибора в компьютер через USB порт, их визуализация, документирование и возможность дополнительной обработки с помощью программы Intro Visor. Программа так же позволяет экспортировать полученные данные в форматы TXT, SEGY, BIN для анализа и обработки стандартными программами MATHCAD, MATHLAB и др.
Прибор может применяться для поиска инородных включений, пустот и трещин внутри изделий и конструкций из железобетона, камня, пластмасс и подобных им материалов при одностороннем доступе к объекту контроля, измерения толщины изделий из бетона, исследование внутренней структуры крупнозернистых материалов, оценки прочности бетона сквозным прозвучиванием.
Отличительные особенности:
- Эхо - импульсный и теневой методы контроля;
- Сухой акустический контакт с поверхностью материала;
- Одномерное и двумерное представление эхо-сигналов на встроенном экране;
- Выделение слабых сигналов из шумов;
- Возможность разбиения памяти прибора пользователем (режимы: карта и лента);
- Настройка параметров с помощью меню;
- Запись результатов контроля в память прибора;
- Передача данных на внешний компьютер по USB-порту;
- Трехмерное представление внутренней структуры материала на экране внешнего персонального компьютера;
- Подсветка экрана;
- Встроенный аккумулятор
Технические характеристики:
|
Длительность развертки, мм
|
150, 375, 750, 1500
|
|
Минимальные диаметры выявляемого дефекта в виде воздушного цилиндра, мм
|
12
|
|
Погрешность измерений толщины и глубины залегания
|
10%
|
|
Максимальная измеряемая толщина бетона марки 400, мм
|
600
|
|
Номинальные рабочие частоты ультразвука, кГц
|
33, 55, 70, 100, 125, 170, 250
|
|
Питание
|
аккумулятор / 6 батарей АА
|
|
Воремя непрерывной работы (с подсветкой), ч
|
15 (12)
|
|
Диапазон рабочих температур, °C
|
от -20 до +50
|
|
Габаритные размеры электронного блока, мм
|
245 х 120 х 40
|
|
Масса электронного блока с элементами питания, г
|
650
|
|
Габаритные размеры антенного устройства, мм
|
145 х 90 х 75
|
|
Масса антенного устройства, г
|
760
|
Базовый комплект поставки:
• Дефектоскоп А1220 МОНОЛИТ - электронный блок прибора с аккумуляторным питанием
• Антенная решетка M2502 (П112Т-0,06-6Тх4Т-СТК)
• ITV - программа для переноса данных из А1220 МОНОЛИТ в ПК
• Кабель LEMO-LEMO двойной 1,2 м
• Чехол для А1220 МОНОЛИТ
• Зарядное устройство с контроллером питания
• Сетевой адаптер с кабелем
• Кабель связи по USB
• Жесткий кейс для А1220 МОНОЛИТ
*Технические характеристики и комплект поставки ультразвукового дефектоскопа могут быть изменены производителем без предварительного уведомления.
Просьба уточнять стоимость и комплектацию оборудования у наших специалистов.
Доставка ультразвуковых дефектоскопов осуществляется во все регионы России транспортными компаниями.
