Производитель: Россия
Гарантия: 18 месяцев.
Сертификаты на ультразвуковой дефектоскоп А1212 Мастер: Сертификат об утверждении типа средств измерений № 44426-10, допущен к применению в Российской Федерации. Внесен в Государственный реестр РФ.

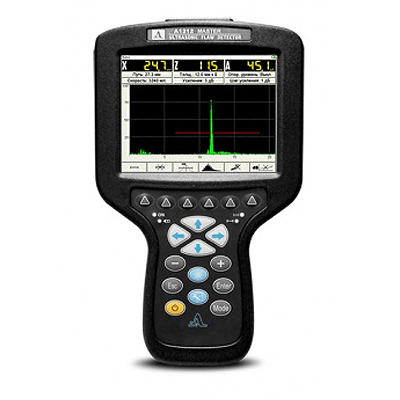

Ультразвуковой дефектоскоп А1212 Мастер - модель малогабаритного, цифрового дефектоскопа общего назначения. Оборудование реализует специализированные и типовые методики контроля ультразвуком, точность измерений и высокую производительность.
Ультразвуковой дефектоскоп А1212 Мастер - предназначен для контроля сварных швов, поиска трещин, внутренних расслоений, мест коррозии и других дефектов. С его помощью определяют координаты и оценивают параметры нарушений однородности и сплошности материала в пластмассовых и металлических изделиях. Прибор может также использоваться для измерения толщины изделий.
Отличительные особенности:
- Все возможности современного дефектоскопа в компактном корпусе
- Оптимален для работы в труднодоступных местах объекта
- Небольшой вес и габариты прибора позволяют работать в сложных и стесненных условиях, а также делают его удобным при поездках и командировках
- Вес прибора - 800 грамм вместе с аккумулятором
- Максимальное время непрерывной работы – 8 часов
- Эргономичный корпус из ударопрочного пластика - прибор удобно держать одной рукой
- Большой высококонтрастный цветной TFT дисплей с высоким разрешением (640 x 480 точек) позволяет работать с прибором продолжительное время, не напрягая зрение
- Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры
- Возможность крепления электронного блока дефектоскопа в специализированном планшете позволяет освободить обе руки и делает прибор удобным инструментом для работы в труднодоступных меcтах и на высоте

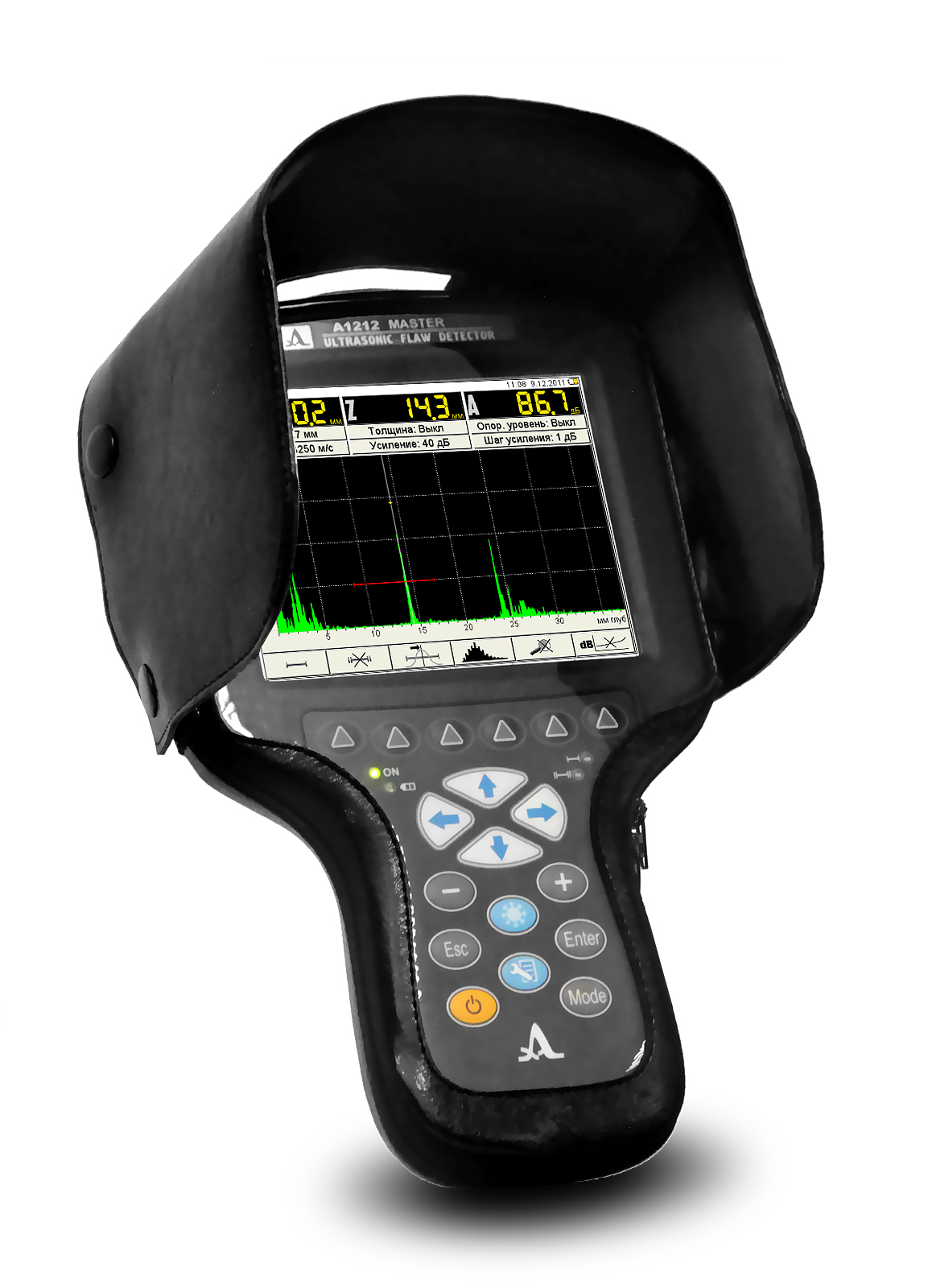

- Специализированный чехол с солнцезащитной блендой защищает электронный блок дефектоскопа от грязи, воды и пыли, а также от внешнего освещения и солнечных лучей
- энергонезависимая память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами)
- традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал)
- запоминание на экране огибающей максимумов сигнала
- автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба)
- возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
- программируемая форма зондирующего импульса
- регулируемая частота посылки зондирующих импульсов (до 1000 Гц)
- построение функции ВРЧ по свободному закону (32-х точечная интерполяция)
- встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов
- возможность использования DAC-кривых
- дополнительные режимы: "стоп - кадр", "электронная временная лупа"
- наличие режима толщиномера
- связь с компьютером по высокоскоростному USB-порту
- совместимость с широким спектром преобразователей различных производителей
Технические характеристики:
|
Параметры
|
Значение
|
|
Диапазон устанавливаемых скоростей ультразвука
|
1000 – 14 999 м/с
|
|
Рабочие частоты преобразователей
|
0.5 – 10 МГц
|
|
Отклонение рабочих частот от номинальных
|
± 10%
|
|
Пределы допускаемой абсолютной погрешности измерения глубины дефекта H с прямым преобразователем
|
±(0,01H+0,2) мм
|
|
Диапазоны измерения координат дефекта (по стали) наклонным преобразователем 65°:
|
|
|
- глубины H
|
3 - 1300 мм
|
|
- дальности по поверхности L
|
|
5 - 2800 мм
|
|
Пределы допускаемой абсолютной погрешности измерения координат дефекта с наклонным преобразователем 65°:
|
|
|
- глубины H
|
±(0,03H+1) мм
|
|
- дальности по поверхности L
|
|
±(0,03L+1) мм
|
|
Диапазоны измерения координат дефекта (по стали) с наклонным преобразователем 70°:
|
|
|
- глубины H
|
3 - 500 мм
|
|
- дальности по поверхности L
|
7 - 1400 мм
|
|
Пределы допускаемой абсолютной погрешности измерения координат дефекта с наклонным преобразователем 70°:
|
|
|
- глубины H
|
±(0,03H+1) мм
|
|
- дальности по поверхности L
|
±(0,03L+1) мм
|
|
Диапазон перестройки калиброванного усилителя
|
0 - 100 дБ
|
|
Пределы допускаемой абсолютной погрешности измерения отношений амплитуд сигналов на входе приемника
|
± 0,5 дБ
|
|
Источник питания
|
Аккумуляторный блок
|
|
Номинальное значение напряжения аккумуляторного блока
|
11,2 В
|
|
Время непрерывной работы от аккумуляторного блока при нормальных климатических условиях, не менее
|
8 ч
|
|
Габаритные размеры электронного блока, не более
|
|
|
|
Масса электронного блока, не более
|
0,8 кг
|
|
Средняя наработка на отказ
|
|
|
|
Средний срок службы, не менее
|
8 лет
|
|
|
|
|
- температура воздуха
|
от -30 до +55 ºC
|
|
- относительная влажность воздуха при температуре плюс 35 °С, не выше
|
|
95 %
|
Базовый комплект поставки:
- A1212 MASTER – электронный блок оборудования с интегрированным аккумулятором
|
|
- Кабель LEMO-LEMO одинарный 1,2 м
|
|
- Кабель LEMO-LEMO двойной 1,2 м
|
|
|
|
|
- Преобразователь S3568 2.5A0D10CL
|
|
- Преобразователь D1771 4.0A0D12CL
|
|
- Преобразователь S5096 5.0А70D6CS
|
|
- Преобразователь S5182 2.5А65D12CS
|
|
- Сетевой адаптер с кабелем 220 В – 15 В
|
|
- Калибровочный образец V2/25
|
|
*Технические характеристики и комплект поставки ультразвукового дефектоскопа могут быть изменены производителем без предварительного уведомления.
Просьба уточнять стоимость и комплектацию оборудования у наших специалистов.
Доставка ультразвуковых дефектоскопов осуществляется во все регионы России транспортными компаниями.
